Sušenie koksu je kritickým procesom v hutníckych a koksovniach, ale prináša značné prevádzkové problémy. Sušiace pece produkujú vysokoteplotné spaliny naplnené jemnými časticami spolu so stopami zlúčenín síry a kyslých pár. Tento komplexný tok odpadu predstavuje pre prevádzkovateľov zariadení viacero problémov.
Tradičné suché filtračné systémy zápasia s týmito podmienkami. Vysoké teploty predstavujú riziko poškodenia filtračných médií, zatiaľ čo chemické zloženie výfukových plynov urýchľuje koróziu zariadenia. Mnohé zariadenia čelia nedodržiavaniu environmentálnych predpisov, čo vedie k nákladným odstávkam a regulačným sankciám. Údržba zariadení sa stáva častou a nákladnou, čo ovplyvňuje celkovú efektivitu výroby a ziskovosť.
Tieto výzvy si vyžadujú robustnejšie riešenie špeciálne navrhnuté pre priemyselné prostredia s vysokou teplotou a vysokou prašnosťou. Práve tu sa technológia mokrého čistenia stáva nevyhnutnou pre moderné hutnícke prevádzky.
A mokrá práčka na sušenie koksu je integrovaný systém environmentálnej kontroly navrhnutý špeciálne pre aplikácie v metalurgických a koksárenských zariadeniach. Systém kombinuje zber prachu, zníženie teploty a predbežné odstraňovanie zlúčenín síry v jedinom zjednotenom zariadení.

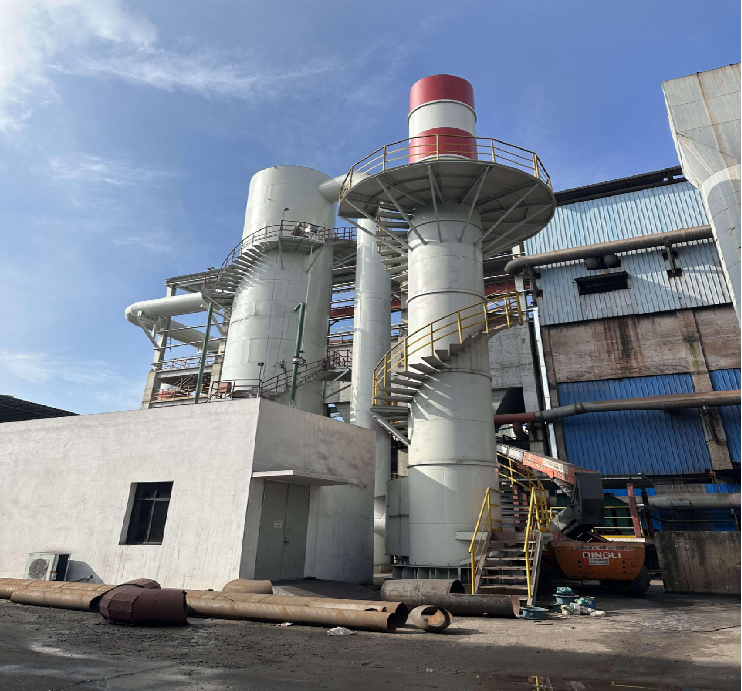

Systém pozostáva z vertikálnej oceľovej veže ako primárnej kontaktnej nádoby. Veža sa vyznačuje:
Viacstupňové vnútorné rozprašovacie hlavice pre konzistentnú distribúciu kvapaliny
Špirálovité revízne schodiská s bezpečnostnými plošinami pre prístup údržby
Vstupné a výstupné potrubné systémy pre vedenie spalín
Komora na odstránenie hmly na oddelenie unášaných kvapiek vody
Hore namontovaný výfukový komín pre čistý odvod plynu
Integrovaná cirkulačná jednotka na úpravu a regeneráciu vody
Tieto komponenty fungujú spoločne ako kompletné jednozložkové riešenie vyžadujúce minimálnu montáž na mieste a integráciu s existujúcou výrobnou infraštruktúrou.
Táto technológia je vhodná najmä pre:
Úprava výfukových plynov z koksovej pece a bubnovej sušičky
Operácie sušenia oceľovej trosky
Manažment odpadového plynu metalurgickej aglomeračnej pece
Vysokoteplotný priemyselný zber prachu vyžadujúci súčasné chladenie
Pochopenie, ako a mokrý zberač prachu funguje pomáha vysvetliť, prečo je táto technológia lepšia pre aplikácie na sušenie koksu. Proces zahŕňa niekoľko integrovaných etáp, ktoré pracujú súčasne, aby sa dosiahlo komplexné zlepšenie kvality ovzdušia.
Fáza 1: Príjem a kontakt - Horúce spaliny zo zariadenia na sušenie koksu vstupujú do veže pračky cez spodnú vstupnú prípojku. Rýchlosť plynu je riadená tak, aby sa optimalizoval čas kontaktu bez vytvárania nadmerného poklesu tlaku v systéme.
Stupeň 2: Kvapalná atomizácia - Viacúrovňové rozprašovacie systémy distribuujú premývaciu kvapalinu po celej komore veže. Striekaný vzor vytvára hustú hmlu, ktorá maximalizuje kontakt povrchovej plochy medzi kvapôčkami kvapaliny a prichádzajúcim prúdom plynu.
Fáza 3: Zachytenie častíc - Prachové častice narážajú na kvapôčky vody a zachytávajú sa. K zníženiu teploty dochádza rýchlo, pretože plyn s vysokou teplotou si vymieňa teplo s chladnejšou pracou kvapalinou. Kombinácia mokrého zachytávania a chladenia odparovaním robí tento proces vysoko efektívnym v porovnaní so suchými metódami.
Fáza 4: Oddelenie hmly - Upravený plyn stúpa cez sekciu odstraňovania hmly, kde odstredivé sily a nárazy odstraňujú unášané kvapky vody. To zaisťuje, že vypúšťaný vzduch spĺňa environmentálne aj bezpečnostné požiadavky.
Fáza 5: Vypúšťanie výfukových plynov - Vyčistený, ochladený plyn vystupuje cez horný komín s výrazne zníženou teplotou a koncentráciou častíc, čo spĺňa limity súladu s predpismi.
Fáza 6: Recyklácia vody - Prachová kvapalina odteká do spodnej zbernej vane, kde gravitačné usadzovanie oddeľuje pevné látky. Čistá voda recirkuluje späť do rozprašovacích hlavíc prostredníctvom vyhradených čerpacích systémov, zatiaľ čo usadený kal sa pravidelne odstraňuje na správnu likvidáciu.
Suché vrecové filtre sa spoliehajú na mechanickú separáciu a majú kritické obmedzenia pri vysokoteplotnom sušení koksu. Filtračné médium pri vyšších teplotách rýchlo degraduje, čo si vyžaduje neustálu výmenu a spôsobuje prerušenie výroby. Suché filtre navyše nedokážu ochladzovať plyny ani odstraňovať kyslé zložky pár.
Mokré čistenie odstraňuje tieto obmedzenia. Voda poskytuje vlastnú tepelnú kapacitu na chladenie, zabraňuje degradácii filtračného média a chemicky neutralizuje kyslé zlúčeniny síry. Technológia zvláda teplotné extrémy, ktoré by počas niekoľkých dní prevádzky zničili mechanické filtre.
Pri sušení koksu vznikajú spaliny často presahujúce 200 stupňov Celzia. Tento teplotný režim zničí mechanické filtračné systémy v priebehu niekoľkých hodín. Technológia mokrého prania spoľahlivo funguje v celom tomto rozsahu, chladí plyny na bezpečnú výstupnú teplotu pri zachovaní štrukturálnej integrity. Investícia do zariadenia je chránená pred poškodením tepelnou degradáciou.
Jedna jednotka vykonáva súčasne tri kritické funkcie: zachytávanie častíc, chladenie výfukových plynov a predbežnú neutralizáciu kyslých plynov. To eliminuje potrebu samostatných zberačov prachu, chladiacich veží a systémov chemického spracovania, čím sa výrazne znižujú investičné náklady a požiadavky na podlahovú plochu.
Dizajn vertikálnej veže s veľkým priemerom odoláva agresívnym procesným podmienkam. Oceľová konštrukcia s voliteľným obložením odolným voči korózii pojme kyslé zlúčeniny síry a vysokorýchlostné prúdy plynov. Integrované plošiny údržby a točité schodiská poskytujú bezpečný prístup pre kontrolné a opravárenské činnosti, čím sa znižujú prestoje a náklady na servis. Podstatná fyzikálna štruktúra odoláva deformácii pri tepelnom a tlakovom cyklickom namáhaní.
Kapacita systému, vnútorná konfigurácia a výber materiálu sa prispôsobujú špecifickým požiadavkám závodu. Objem spracovania siaha od malých pomocných sušičiek až po veľké primárne výfukové systémy pecí. Materiálové špecifikácie môžu zahŕňať nehrdzavejúcu oceľ, uhlíkovú oceľ potiahnutú gumou alebo špecializované povlaky na základe hodnotenia korozívnosti a rozpočtových parametrov. Zákazníci dostávajú navrhnuté riešenia skôr ako generické vybavenie.
Koncentrácie prachu vo výstupe neustále spĺňajú regulačné prahové hodnoty bez komplikovanej logiky riadenia alebo častých zmien médií. Systém zachováva súlad počas rôznych výrobných rýchlostí a kolísaní kvality paliva, čím sa eliminuje riziko sankcií a prevádzková neistota.
| Kritériá | Mokrá práčka | Suchý vrecový filter |
|---|---|---|
| Tolerancia teploty | Až do 260 C | Až 130 C |
| Frekvencia výmeny médií | Minimálne (žiadne) | Každých 12-24 mesiacov |
| Odstraňovanie kyslých plynov | Áno (s prísadami) | Nie |
| Integrované chladenie | áno | Nie |
| Prevádzková spoľahlivosť | Vysoká (90% dostupnosť) | Stredné (70 – 80 %) |
| Spotreba vody | Stredný (recyklovaný) | Niene |
| Ročné prevádzkové náklady | Nižšia (5-7K) | Vyššie (15 – 20 tis.) |
Toto porovnanie ukazuje, že technológia mokrého čistenia poskytuje vynikajúci výkon pre metalurgické aplikácie, kde sú štandardnými prevádzkovými parametrami podmienky vysokej teploty a vysokého zaťaženia prachom.
Správny výber zariadenia si vyžaduje komplexné posúdenie vašich špecifických prevádzkových podmienok. Na vypracovanie presných návrhov a zabezpečenie uspokojivého výkonu potrebujú inžinieri nasledujúce údaje:
Objemový prietok výfukových plynov (meraný v kubických metroch za hodinu alebo CFM)
Rozsah teploty vstupného plynu a očakávané kolísanie
Koncentrácia prachu na vstupe (gramy na meter kubický alebo zrná na kubickú stopu)
Rozdelenie veľkosti prachových častíc a analýza zloženia
Prítomnosť a koncentrácia chemických zlúčenín (oxid síry, sírovodík)
Dostupná inštalačná plocha a svetlá výška
Charakteristiky kvality vody a dostupnosť v zariadení
Normy environmentálneho vypúšťania platné pre vašu jurisdikciu
Výrobný plán a požadované percento dostupnosti systému
Modernéí dodávatelia poskytujú komplexné, integrované riešenia, ktoré eliminujú zložitosť vášho obstarávacieho procesu. Okrem hlavnej umývacej nádoby kompletné systémy zahŕňajú:
Skonštruované vstupné a výstupné potrubie so správnymi dilatačnými škárami
Odstredivé obehové čerpadlá určené pre nepretržitú priemyselnú prevádzku
Automatické trysky rozprašovacej hlavice pre rovnomernú distribúciu kvapaliny
Zariadenia na zber a manipuláciu s kalom
Elektrické riadiace systémy s monitorovaním teploty a tlaku
Štrukturálne podporné rámce navrhnuté pre podmienky vašej lokality
Kompletná technická dokumentácia a prevádzkové manuály
Podpora pri uvedení do prevádzky a školenie personálu
Tento komplexný prístup zjednodušuje obstarávanie, inštaláciu a priebežnú správu v porovnaní s montážou komponentov od viacerých dodávateľov.
Úspešné nasadenie závisí od správneho plánovania a vykonania počas fázy inštalácie. Miesto musí poskytovať primeranú kapacitu základov pre hmotnosť naplnenej veže, zvyčajne v rozsahu od 5 do 15 ton v závislosti od veľkosti plavidla. Správna drenáž pre likvidáciu kalu a vypúšťanie vody je nevyhnutná. Pred príchodom zariadenia je potrebné potvrdiť prípojky elektrickej energie a vody.
Vertikálne zarovnanie konštrukcie veže je rozhodujúce pre vyváženú distribúciu vnútorného prietoku a optimálny výkon. Profesionálne inštalačné tímy používajú presné nástroje na overenie zarovnania olovnice v rámci priemyselných noriem. Správne utesnené spoje potrubia zabraňujú obtekaniu vzduchu a zachovávajú účinnosť zberu.
Po uvedení do prevádzky systémy vyžadujú minimálnu praktickú správu. Operátori by mali monitorovať vstupnú teplotu a udržiavať parametre v rámci konštrukčných špecifikácií. Tlakomery sledujú odpor systému a poskytujú včasné varovanie pred možným zablokovaním alebo prevádzkovými problémami. Hladina vody v zbernej vani vyžaduje pravidelné vizuálne potvrdenie. Základná vizuálna kontrola netesností alebo nezvyčajných zvukov pomáha včas identifikovať potreby údržby.
Mesačne: Vyčistite rozprašovacie trysky, aby ste zabránili usadzovaniu minerálov, ktoré znižujú účinnosť rozprašovania. Skontrolujte ložiská a tesnenia čerpadla, či nevykazujú známky opotrebovania.
Štvrťročne: Odstraňovanie kalu zo zbernej nádrže. Odoberte a analyzujte recyklovanú vodu na rovnováhu pH a koncentráciu inhibítora korózie. Skontrolujte prístupné vnútorné povrchy na nahromadenie vodného kameňa.
Ročná: Odborná kontrola vnútorných povrchov veží kvalifikovanými technikmi. Výmena tesnenia čerpadla, ak je zrejmé opotrebovanie. Kompletná analýza systému úpravy vody a prípadná výmena chemických prísad.
Tento plán preventívnej údržby zvyčajne stojí jednu pätinu nákladov spojených s núdzovými opravami a neplánovanými odstávkami.
Operácie sušenia koksu predstavujú zložité problémy s kvalitou vzduchu, ktoré presahujú jednoduché zachytávanie prachu. Vysokoteplotný výfuk obsahuje prchavé organické zlúčeniny, oxid siričitý a jemné častice, ktoré ohrozujú súlad so životným prostredím. Správne navrhnutý a prevádzkovaný mokrý čistič osloví všetky tri súčasne.
Zníženie množstva pevných častíc zvyčajne presahuje 95 percent, keď je navrhnuté pre špecifické koncentrácie prachu na vstupe. Zníženie teploty medzi vstupom a výstupom dosahuje 80 – 100 stupňov Celzia, čo prospieva zariadeniam v smere prúdenia a znižuje tepelný vplyv na miestnu kvalitu ovzdušia. Účinnosť odstraňovania zlúčenín síry sa pohybuje od 60 do 80 percent rozpustením v recyklovanej vode, pričom zvýšený výkon je možné dosiahnuť dávkovaním alkalických prísad.
Modern veža na umývanie spalín technológia zahŕňa recykláciu vody, aby sa minimalizovala environmentálna stopa a prevádzkové náklady. Zhromaždený kal sa usadzuje v nádrži na pravidelné odstraňovanie a koncentruje odpad do zvládnuteľného objemu. Mnohé zariadenia úspešne posielajú tento materiál vhodným spracovateľom priemyselného odpadu a nie skládky, čím podporujú princípy obehového hospodárstva.
Kvalita vypúšťanej vody sa neustále zlepšuje prostredníctvom procesu recyklácie, pretože sediment sa usadzuje a nerozpustné látky sa znižujú. Konečné vypustenie vody, ak je potrebné, zvyčajne vyžaduje iba základné nastavenie pH pred uvoľnením do životného prostredia.
Environmentálne agentúry na celom svete stanovujú špecifické limity vypúšťania prachu, teploty a chemických zlúčenín z priemyselných procesov. Technológia mokrého čistenia dôsledne spĺňa alebo prekračuje tieto požiadavky, pričom zvyčajne pracuje s 30-40 percentnou rezervou pod regulačnými prahmi. To poskytuje prevádzkovú vyrovnávaciu pamäť pre zmeny rýchlosti výroby a zmeny kvality paliva, ktoré by inak spôsobili porušenie súladu.
Kompletný integrovaný systém mokrej práčky pre typické stredne veľké koksárenské operácie si vyžaduje kapitálové investície v rozsahu bežne odôvodnenom požiadavkami na zhodu so životným prostredím a hodnotou ochrany výroby. Zatiaľ čo počiatočné náklady na systém presahujú jednoduché alternatívy suchého zberu, celkové náklady na vlastníctvo výrazne uprednostňujú mokré čistenie pri analýze počas 10-ročných prevádzkových období.
Medzi kľúčové nákladové faktory patria:
Konštrukcia nádoby a vnútorné komponenty: 40 – 45 percent z celkového počtu
Čerpanie, potrubia a pomocné zariadenia: 25-30 percent
Ovládacie prvky, prístrojové vybavenie a elektrické: 15-20 percent
Inštalácia, testovanie a uvedenie do prevádzky: 10-15 percent
Systémy suchých filtrov akumulujú značné priebežné náklady prostredníctvom výmeny filtra, ku ktorej pri vysokoteplotných aplikáciách dochádza niekoľkokrát ročne. Mokré práčky eliminujú tieto opakujúce sa náklady takmer úplne. Náklady na spotrebu vody sú kompenzované recyklačnými systémami, ktoré obnovujú a opätovne využívajú 80 – 90 percent cirkulovaného objemu. Spotreba elektrickej energie na prevádzku čerpadla je v porovnaní s požiadavkami na stlačený vzduch na suché pulzné čistenie filtra mierna.
Výhoda ročných prevádzkových nákladov mokrého čistenia zvyčajne dosahuje 10 000 až 15 000 menových jednotiek v porovnaní s ekvivalentnými suchými filtračnými systémami počas päťročného obdobia. Táto úspora sama osebe odôvodňuje výber systému založený výlučne na ekonomickej analýze pred zvážením spoľahlivosti a výhod v súlade so životným prostredím.
Porušenia životného prostredia zahŕňajú sankcie od miernych pokút až po príkazy na zatvorenie zariadenia v závislosti od závažnosti jurisdikcie. Prerušenie výroby v dôsledku zlyhania zariadenia stojí podstatne viac ako bežná údržba systému. Poistné odzrkadľuje prevádzkovú spoľahlivosť a históriu dodržiavania environmentálnych noriem. Systémy mokrého čistenia súčasne znižujú všetky tri kategórie rizika a poskytujú finančnú ochranu nad rámec priamych úspor prevádzkových nákladov.
Spotreba vody závisí od veľkosti systému a teploty vstupného plynu, zvyčajne sa pohybuje od 100 do 500 litrov za hodinu prevádzky. Integrované recyklačné systémy však vracajú 80 – 90 percent tohto objemu na opätovné použitie, čím sa výrazne znižuje čistá spotreba. Väčšina zariadení zistila, že požiadavky na prídavnú vodu sú prekvapivo skromné, často menej ako 10-20 litrov za hodinu po zohľadnení účinnosti recyklácie a strát odparovaním.
Prevádzka bez aktívnej cirkulácie spreja by rýchlo viedla k poškodeniu systému v dôsledku kontaktu plynu s vysokou teplotou so suchými vnútornými povrchmi. Moderné systémy obsahujú automatické blokovacie zariadenia, ktoré zastavia napájanie výroby, ak tlak vody klesne pod minimálnu úroveň. Táto ochrana zabraňuje katastrofickým škodám a poskytuje operátorom čas na vyriešenie problémov so zásobovaním pred opätovným spustením výroby.
Miera akumulácie kalu závisí od koncentrácie prachu na vstupe a veľkosti systému. Typické zariadenia odstraňujú usadený materiál mesačne, hoci niektoré aplikácie s vysokou prašnosťou vyžadujú odstraňovanie týždenne. Moderné zberné nádrže obsahujú šikmé dno a odtokové otvory, ktoré uľahčujú úplné vyprázdnenie bez manuálneho vstupu do stiesnených priestorov. Väčšina zariadení uzatvára zmluvu so špecialistami na priemyselný odpad o pravidelnom zbere a správnej likvidácii.
Samotná voda poskytuje obmedzenú schopnosť odstraňovania zlúčenín síry, typicky 30-40 percentnú účinnosť jednoduchým rozpustením. Zvýšený výkon vyžadujúci 70-80-percentnú účinnosť odstraňovania si vyžaduje dávkovanie alkalických prísad na chemickú neutralizáciu kyslých plynov. Pridávanie hydroxidu sodného alebo alkalickej suspenzie je štandardnou praxou v profesionálnych systémoch. Dávkovacie zariadenie funguje automaticky na základe analýzy výstupného plynu, čím sa minimalizuje spotreba chemikálií pri zachovaní cieľového výkonu.
Systémy mokrej práčky sú podstatne menej zložité ako ekvivalentné nastavenia suchej filtrácie. Školenie si zvyčajne vyžaduje 1-2 dni praktických pokynov týkajúcich sa prevádzky čerpadla, čistenia trysiek, postupov odstraňovania kalu a základného riešenia problémov. Väčšina operátorov si rýchlo osvojí úlohy bežnej údržby. Pre komplexnejšie ročné kontroly alebo výmenu komponentov je k dispozícii profesionálna technická podpora od dodávateľov.
Nadmerné množstvo prachu mierne znižuje účinnosť zberu a urýchľuje hromadenie kalu, čo si vyžaduje častejšie čistenie nádrže. Moderné konštrukcie zahŕňajú kapacitnú rezervu, aby zvládli typické prevádzkové variácie bez výraznej straty výkonu. Trvalá prevádzka nad konštrukčnými špecifikáciami si však nakoniec bude vyžadovať zvýšenie veľkosti systému alebo ďalšie fázy zberu, aby sa zachovala zhoda. Pravidelné monitorovanie prostredníctvom merania prachu vo výstupe poskytuje včasné varovanie, ak sú potrebné úpravy.
Systémy mokrého čistenia pracujú relatívne ticho v porovnaní so suchými kolektormi s hlasitými pulznými čistením. Prevádzka obehového čerpadla a prietok plynu cez vežu generujú hladiny zvuku zvyčajne pod 85 decibelov na diaľku, čo spĺňa väčšinu štandardov priemyselných zariadení. Ak na mieste inštalácie existujú špecifické obmedzenia hluku, môžu sa použiť ďalšie materiály na tlmenie zvuku.
Dobre udržiavané systémy zvyčajne úspešne fungujú 15 až 20 rokov, kým bude potrebná výmena hlavných komponentov. Robustná oceľová konštrukcia odoláva prevádzkovému opotrebovaniu pri dôslednom dodržiavaní preventívnej údržby. Rozprašovacie hlavice, tesnenia čerpadla a neželezné vnútorné komponenty môžu vyžadovať výmenu v 7-10 ročných intervaloch v závislosti od kvality vody a chemického zloženia spracovávaného plynu. Táto predĺžená životnosť výrazne zlepšuje dlhodobý ekonomický výkon v porovnaní s alternatívami vyžadujúcimi častú výmenu. $
