Prachové filtračné vložky predstavujú srdce moderných priemyselných systémov na zachytávanie prachu. Tieto zdanlivo jednoduché valcové komponenty plnia kritickú úlohu oddeľovania jemných častíc z prúdov vzduchu, pričom často určujú, či zariadenie dosahuje súlad so životným prostredím, chráni zdravie pracovníkov a či funguje nákladovo efektívne. Za ich jednoduchým vzhľadom sa však skrýva sofistikovaná materiálová veda, precízne inžinierstvo a vyvíjajúca sa technológia, ktorá neustále posúva hranice výkonu filtrácie.
Pochopenie technológie kaziet – od molekulárnej štruktúry filtračných médií až po pokročilé náterové systémy – umožňuje manažérom zariadení a inžinierom prijímať informované rozhodnutia o výbere systému, postupoch údržby a optimalizačných stratégiách, ktoré znižujú náklady a zároveň zlepšujú environmentálne výsledky.

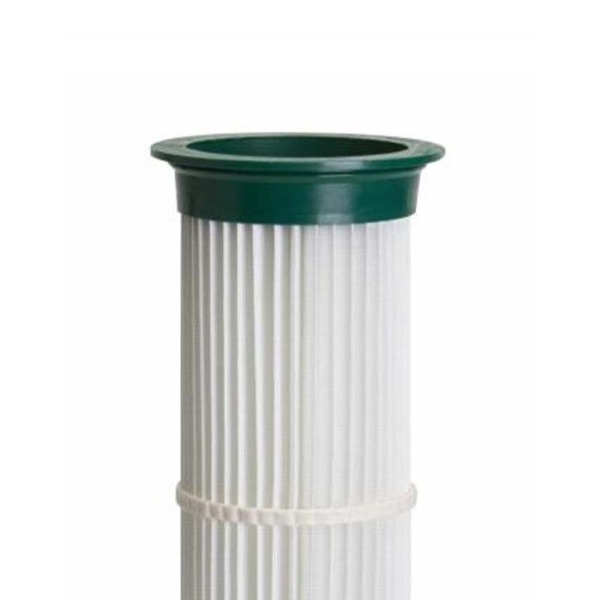

A kazeta prachového filtra pozostáva z viacerých vrstiev špeciálneho materiálu spojených dohromady tak, aby vytvorili filtračný prvok. Na rozdiel od plochých panelových filtrov alebo tradičných vreckových filtrov majú kazety skladanú konštrukciu, ktorá znásobuje efektívnu plochu na zachytávanie častíc.
Skladaný dizajn je charakteristickou vlastnosťou, ktorá odlišuje kazety od iných typov filtrov. Vertikálne záhyby (zvyčajne 20-40 na kazetu) prebiehajú zhora nadol, čím vytvárajú vlnitý povrch, ktorý dramaticky zväčšuje plochu dostupnú na zachytávanie častíc. Jedna kazeta s priemerom približne 10 palcov a výškou 22 palcov môže poskytnúť 300 až 500 štvorcových stôp plochy filtračného povrchu – čo je ekvivalent viacerých plochých panelových filtrov na oveľa menšej ploche.
Vrstvená konštrukcia zahŕňa:
Vnútorné podporné puzdro: Pevná konštrukcia zabraňujúca kolapsu pri tlakovom rozdiele
Primárne filtračné médium: Hlavná vrstva zachytávajúca častice
Sekundárne vrstvy: Dodatočné filtračné plochy pre vyššiu účinnosť a dlhú životnosť
Horné a spodné uzávery: Tesniace prvky zabraňujúce obtoku okolo filtračného média
Lepiace systémy: Lepenie vrstiev k sebe pri zachovaní priepustnosti média
Skladaná konfigurácia poskytuje niekoľko výkonnostných výhod oproti plochým filtrom. Zväčšením povrchovej plochy 5-10 krát v porovnaní s plochými panelmi podobných rozmerov umožňujú skladané kazety nižšiu čelnú rýchlosť (rýchlosť vzduchu cez povrch filtra), čo znižuje tlakovú stratu a zlepšuje účinnosť zberu. Nižší pokles tlaku znamená, že ventilátor systému vyžaduje menej energie na dosiahnutie rovnakého prietoku vzduchu, čím sa priamo znižuje spotreba energie.
Kompaktné rozmery sú ďalšou veľkou výhodou. A kazetový zberač prachu Obsahujúce plisované prvky zaberajú podstatne menej podlahového priestoru ako baghouse systémy dosahujúce ekvivalentné prúdenie vzduchu. Táto priestorová efektívnosť podnietila široké prijatie v zariadeniach s obmedzenou dostupnou plochou.
Samotné filtračné médium – materiál, ktorý skutočne zachytáva prachové častice – je miestom, kde dochádza k väčšine inovácií v technológii kaziet. Rôzne materiály médií ponúkajú odlišné výkonové charakteristiky vhodné pre rôzne aplikácie.
Sklenené vlákno bolo pôvodným filtračným médiom kazety a zostáva bežné pre bežné aplikácie. Médium zo sklenených vlákien, zložené z náhodne orientovaných sklenených vlákien spojených živicou, ponúka dobrú chemickú odolnosť, odolnosť voči vysokým teplotám (až do 260 °C) a nákladovú efektívnosť. Avšak sklenené vlákno má mierne charakteristiky uvoľňovania prachu a môže trpieť alkalickým napadnutím v určitých chemických prostrediach.
Teplotný rozsah: nepretržite až do 260°C
Chemická odolnosť: Dobré pre väčšinu kyselín; obmedzené na alkalickú expozíciu
Uvoľnenie prachového koláča: Mierne; pri čistení sa môže znovu dostať nejaký prach
Cena: Nízka až stredná
Typické aplikácie: Zlievárne, kovoobrábanie, bežný priemyselný prach
Polyesterové vlákna ponúkajú v porovnaní so sklenenými vláknami lepšie vlastnosti pri uvoľňovaní prachu, čím sa znižuje sila potrebná pri čistení filtra. Toto jemnejšie čistenie znižuje únavu filtračného média a predlžuje životnosť. Polyester zvláda vlhkosť lepšie ako sklenené vlákno, ale má nižšiu maximálnu teplotnú schopnosť.
Teplotný rozsah: nepretržite do 150°C
Chemická odolnosť: Dobré pre väčšinu kyselín a zásad; obmedzené na silné oxidačné činidlá
Uvoľnenie prachového koláča: vynikajúce; veľmi ľahko čistiť počas pulzných udalostí
Cena: Mierne
Typické aplikácie: Farmaceutické, potravinárske, cementárne
Polytetrafluóretylén (PTFE) je syntetický fluórpolymér aplikovaný ako tenký povlak na povrchy filtračných médií. Povlak PTFE dramaticky zlepšuje uvoľňovanie prachového koláča – prach prakticky kĺže z povrchu filtra a nevyžaduje agresívne čistenie. Táto technológia spôsobila revolúciu vo výkone kazetového filtra, najmä pre náročný prach.
Uvoľňovanie prachu: Výnimočné; minimálna priľnavosť bez ohľadu na druh prachu
Teplotná kompatibilita: Závisí od média (zvyčajne 150-260 °C v závislosti od základného média)
Odolnosť proti vlhkosti: Vynikajúce hydrofóbne vlastnosti zabraňujú absorpcii vlhkosti
Cena: Vysoká; významná prémia oproti médiám bez povrchovej úpravy
Typické aplikácie: Lepkavý prach, mokré procesy, požiadavky na vysokofrekvenčné čistenie
Špičková technológia nanovlákien využíva extrémne jemné syntetické vlákna (často s priemerom menším ako 1 mikrometer) na vytvorenie ultrahustých filtračných povrchov. Tieto médiá dosahujú účinnosť zberu 99,95 – 99,99 %, pričom zachytia častice už od veľkosti 0,3 mikrónu. Nanovláknové médiá tiež vykazujú vynikajúce uvoľňovanie prachu a môžu výrazne znížiť frekvenciu čistenia filtra.
Efektivita zberu: 99,95-99,99 % pre častice s veľkosťou 0,3 mikrónu
Uvoľňovanie prachu: Superior; minimálna potrebná čistiaca sila
Životnosť filtra: Rozšírené o 30-50% v porovnaní s bežnými médiami
Cena: Prémiové ceny; možnosť najnákladnejších médií
Typické aplikácie: Farmaceutický priemysel, elektronika, ultračisté prostredie
Okrem vlákien základného média, povrchové nátery a úpravy výrazne ovplyvňujú výkon filtra. Tieto mikroskopicky tenké vrstvy modifikujú spôsob, akým prach interaguje s povrchmi filtra.
Povlak PTFE (teflón) vytvára klzký povrch, na ktorom sa prachové častice nemôžu ľahko prichytiť. Povlak sa nanáša elektrosprejom alebo inými presnými metódami, aby sa vytvorila rovnomerná vrstva s hrúbkou typicky 20-50 mikrónov. Povrchy PTFE sú vo svojej podstate hydrofóbne, odpudzujú vlhkosť a zabraňujú spekaniu prachu spôsobenému vlhkosťou.
Výhody PTFE povlaku sú značné:
Dramatické zlepšenie uvoľňovania prachu: Sila čistenia koláča sa zníži o 50-70%
Znížená frekvencia čistenia: Impulzné čistenie môže byť menej agresívne, čím sa predlžuje životnosť média
Spracovanie vlhkosti: Vynikajúci výkon vo vlhkom alebo mokrom prostredí
Výkon priľnavého prachu: Manipuluje s čokoládami, minerálmi, lepidlami, ktoré by oslepili nenatierané médiá
Predĺženie životnosti filtra: O 30-50% dlhšia životnosť v porovnaní s médiami bez povrchovej úpravy
Oleofóbne povlaky odpudzujú oleje a lipidy, čím zabraňujú spekaniu prachu s olejom a zaslepovaniu filtrov. Tieto povlaky sú obzvlášť cenné pri obrábacích operáciách, kde sa aerosóly kvapalín na obrábanie kovov kombinujú s kovovým prachom a vytvárajú húževnaté prachové koláče. Oleofóbne povlaky si zachovávajú svoju účinnosť aj vtedy, keď sú základné médiá zaťažené prachovými časticami.
Niektoré kazety využívajú technológiu elektrostaticky nabitých vlákien na zlepšenie zachytávania častíc. Náboje priťahujú jemné častice, čím sa zlepšuje účinnosť zberu submikrónových častíc. Elektrostatické účinky sa zachovávajú aj vtedy, keď sa statický náboj počas životnosti filtra postupne vytráca, čo z neho robí efektívne dlhodobé vylepšenie.
Vo farmaceutických aplikáciách, pri spracovaní potravín a v čistých priestoroch zabraňujú povrchové úpravy, ktoré inhibujú rast mikróbov, kolonizácii filtrov baktériami a hubami. Tieto úpravy neeliminujú mikróby, ale spomaľujú ich rast, čím predlžujú prijateľnú životnosť filtra, kým si mikrobiálna kontaminácia nevyžiada výmenu.
Vznikajúce hydrofóbne povrchy s nano textúrou napodobňujú vlastnosti lotosových listov a vytvárajú super hydrofóbny efekt, ktorý odvádza vlhkosť aj jemné častice s minimálnou čistiacou silou. Tieto pokročilé povrchy sľubujú ďalšie predĺženie životnosti filtra a zároveň zníženie požiadaviek na energiu na čistenie.
Účinnosť zberu meria, aké percento častíc vstupujúcich do filtra je zachytených. Náplň s účinnosťou 99,5 % umožňuje prejsť 0,5 % prichádzajúcich častíc. Toto zdanlivo malé percento môže byť významné pri veľkoobjemových aplikáciách.
Účinnosť sa líši v závislosti od veľkosti častíc, pričom väčšina kaziet je menej účinná pri zachytávaní extrémne jemných častíc (pod 1 mikrometer). Účinnosť sa mení aj počas životnosti filtra – účinnosť sa zvyčajne zvyšuje, keď sa prach hromadí na povrchu filtra a vytvára ďalšiu filtračnú vrstvu, až kým nahromadený prachový koláč nezhustne, a nie cez neho začne vzduch prechádzať.
Pokles tlaku je odpor voči prúdeniu vzduchu vytvorený filtračným médiom. Počiatočný pokles tlaku s čistými filtrami je zvyčajne 2-5 palcov vodného stĺpca, v závislosti od konštrukcie média a rýchlosti prúdenia vzduchu. Keď sa hromadí prach, pokles tlaku sa lineárne zvyšuje, kým nedôjde k čisteniu. Maximálny povolený pokles tlaku (zvyčajne 6-8 palcov vodného stĺpca) spustí automatické čistiace cykly.
Pochopenie poklesu tlaku je kľúčové pre energetickú účinnosť systému. Zvýšenie poklesu tlaku o 2 palce vyžaduje, aby ventilátor spotreboval približne o 15-20% viac energie. Pravidelná výmena filtra pred nadmerným poklesom tlaku je základnou disciplínou údržby, ktorá priamo ovplyvňuje prevádzkové náklady.
Kapacita prietoku vzduchu, meraná v kubických stopách za minútu (CFM) alebo kubických metroch za hodinu (CMH), udáva objem prašného vzduchu, ktorý môže kazeta spracovať. Kapacita prietoku vzduchu závisí od plochy filtra, priepustnosti média a prijateľného poklesu tlaku. Jedna kazeta zvyčajne spracuje 300 – 1 200 CFM v závislosti od týchto faktorov.
Dimenzovanie systému musí brať do úvahy súčasnú prevádzku všetkých emisných bodov plus bezpečnostnú rezervu pre budúce rozšírenie. Poddimenzované systémy nedokážu udržať požadovanú rýchlosť vzduchu na zachytávanie prachu, čo vedie k fugitívnym emisiám a nedostatočnému zachytávaniu.
Maximálna nepretržitá prevádzková teplota sa líši podľa typu média a povlaku. Sklenené vlákno a vysokoteplotné polyestery tolerujú 250-260 °C, zatiaľ čo štandardný polyester je obmedzený na 150 °C. Povlak PTFE nemení teplotné limity základného média, ale poskytuje vynikajúci výkon v rámci týchto limitov. Teplotná schopnosť média nanovlákna závisí od zloženia základného vlákna.
Krátke teplotné výkyvy nad kontinuálne menovité hodnoty sú tolerovateľné (5-10 minút nad menovitou teplotou zriedkavo spôsobí trvalé poškodenie), ale trvalá prevádzka pri zvýšených teplotách spôsobuje rýchlu degradáciu. Riadenie teploty sa stáva kritickým vo vysokoteplotných aplikáciách, ako sú zlievarne a oceliarne.
Vysoká koncentrácia prachu vyčerpáva kapacitu filtra rýchlejšie, čo si vyžaduje častejšiu výmenu. Jemný prach upcháva médiá ľahšie ako hrubý prach. Lepkavý prach znižuje efektívnu životnosť filtra tým, že vyžaduje agresívnejšie čistenie. Hygroskopický prach, ktorý absorbuje vlhkosť, sa môže upchať a zaslepiť filtre. Pochopenie charakteristík prachu umožňuje predpovedať realistické očakávania životnosti filtra.
Nepretržitá prevádzka pri projektovanej kapacite vytvára predvídateľnú životnosť filtra. Prevádzka pri čiastočnom zaťažení môže predĺžiť životnosť filtra znížením miery zaťaženia prachom. Časté cykly štart-stop môžu skrátiť životnosť v dôsledku tlakových špičiek počas štartovania. Teplotná stabilita zlepšuje životnosť filtra; teplotné výkyvy spôsobujú kontrakciu a expanziu média, čím sa urýchľuje únava vlákna.
Agresívne čistenie filtra (nadmerný pulzný tlak alebo frekvencia) unavuje vlákna média a skracuje životnosť. Neadekvátne čistenie, ktoré umožňuje nadmerný pokles tlaku, však môže spôsobiť trvalé zablokovanie média. Správne parametre čistenia – vyvážené na udržanie primeraného poklesu tlaku bez nadmerného namáhania média – optimalizujú životnosť filtra.
Zlé utesnenie koncových uzáverov umožňuje obtok znečisteného vzduchu, čím sa znižuje efektívna životnosť filtra prostredníctvom vnútorného obtoku, a nie skutočného vyčerpania média. Nesprávna inštalácia kazety, ktorá zanecháva medzery alebo poškodzuje koncové uzávery, podkopáva výkon systému od prvého dňa.
Vysoká vlhkosť môže urýchliť spekanie prachu a znehodnotenie médií. Extrémne teplotné výkyvy napínajú vlákna média. Korozívne prostredie obsahujúce kyslé alebo zásadité výpary chemicky napáda médiá. Ochrana zberného zariadenia pred nepriaznivými podmienkami prostredia výrazne predlžuje životnosť komponentov.
Čistenie pulzným prúdom, najbežnejšia metóda čistenia kaziet, posiela vysokotlakový stlačený vzduch cez filtračné médium v opačnom smere. Tento spôsob čistenia je účinný a spoľahlivý. Optimálny výkon však vyžaduje starostlivú kalibráciu pulzného tlaku a frekvencie.
Pulzný tlak: Typicky 80-100 PSI stlačeného vzduchu; nadmerný tlak (nad 120 PSI) poškodzuje médiá
Trvanie impulzu: 50-200 milisekúnd; dlhšie impulzy nezlepšujú čistenie, ale zvyšujú záťaž média
Frekvencia čistenia: Automatizované systémy merajú pokles tlaku a spúšťa čistenie pri dosiahnutí prednastavenej prahovej hodnoty, zvyčajne každých 2-24 hodín v závislosti od aplikácie
Časovanie solenoidových ventilov: Presná činnosť ventilu je kritická; opotrebované alebo zle nastavené ventily vytvárajú nepravidelné vzorce čistenia
Moderné zberače kaziet obsahujú snímače poklesu tlaku, ktoré poskytujú monitorovanie v reálnom čase. Vykreslenie poklesu tlaku v priebehu času odhaľuje trendy výkonu filtra. Ak sa pokles tlaku zvyšuje rýchlejšie, ako sa očakávalo, signalizuje to potenciálne problémy:
Obtok prachu: Rýchly nárast tlaku môže naznačovať zlyhanie tesnenia alebo nesprávne usadenie kazety
Poškodenie médií: Roztrhané alebo prepichnuté filtračné médium vykazuje náhly tlakový skok
Akumulácia vlhkosti: Vlhký prach upcháva médiá a spôsobuje nadmerný nárast tlaku
Porucha čistiaceho systému: Nedostatočné čistenie umožňuje postupný nárast tlaku
Porovnanie skutočnej výkonnosti poklesu tlaku s historickou základnou hodnotou odhaľuje vznikajúce problémy ešte pred zlyhaním systému, čo umožňuje proaktívne plánovanie údržby.
Čistenie pulzným prúdom závisí od čistého, suchého stlačeného vzduchu. Olejové aerosóly zo vzduchových kompresorov pokrývajú filtračné médium a znižujú účinnosť čistenia. Vodná para v chladných dňoch kondenzuje a vytvára vlhké prachové koláče. Vysokokvalitné sušiče vzduchu a filtre na systéme stlačeného vzduchu sú nevyhnutnými investíciami do údržby, ktoré predlžujú životnosť filtra a znižujú poruchovosť čistiaceho systému.
Niekoľko stratégií znižuje frekvenciu výmeny filtra:
Predimenzovanie: Špecifikácia kaziet s vyššou kapacitou pracujúcich pri nižšej čelnej rýchlosti vzduchu znižuje pokles tlaku a predlžuje životnosť o 20 – 30 %
Predfiltrácia: Odstránenie hrubých častíc predtým, ako sa dostanú k hlavným kazetám, chráni drahé kazety s jemnými médiami
Kvalitné médiá: Prémiové médiá potiahnuté PTFE alebo nanovlákenné médiá sú spočiatku drahšie, ale poskytujú o 30-50 % dlhšiu životnosť a poskytujú vynikajúcu ekonomickú hodnotu
Kontrola prostredia: Riadenie vlhkosti a teploty v zbernom kryte znižuje problémy s usadzovaním prachu
Správne čistenie: Optimalizované parametre impulzov udržujú stav filtra bez nadmerného namáhania
Účinnosť čistej kazety odráža prirodzenú schopnosť zachytávania filtračných médií. Pri prevádzke filtra sa na povrchu hromadí prach a vytvára prachový koláč, ktorý v skutočnosti zvyšuje účinnosť – nahromadený prach pôsobí ako dodatočný stupeň filtrácie. Toto zlepšenie účinnosti pokračuje počas určitého obdobia, zvyčajne týždňov až mesiacov v závislosti od koncentrácie prachu.
Keď sa však hrúbka prachového koláča zväčšuje, účinnosť vrcholí a potom postupne klesá, pretože vysoký tlak v nahromadenom koláči spôsobuje, že vzduch čoraz viac prechádza okolo prachu, a nie ním. Nakoniec systém dosiahne maximálny povolený pokles tlaku a spustí čistenie. Čistiaci cyklus odstráni väčšinu nahromadeného prachu, čím sa účinnosť zníži späť na počiatočné hodnoty čistého filtra a cyklus sa opakuje.
Penetrácia (percento častíc prechádzajúcich cez neupravené časti) spočiatku klesá, keď sa hromadí prach, čím sa dosiahne vyššie uvedené zlepšenie účinnosti. Avšak penetrácia sa opäť zvyšuje, keď sa zvyšuje hrúbka koláča a obtok sa stáva významným. Bod najnižšej penetrácie (najvyššia účinnosť) sa zvyčajne vyskytuje pri 60-80% maximálneho povoleného poklesu tlaku.
Tento vzťah má praktické dôsledky: výmena filtrov pred dosiahnutím maximálneho poklesu tlaku udržuje vyššiu priemernú účinnosť počas celého životného cyklu filtra, aj keď jednotlivé kazety môžu teoreticky fungovať dlhšie.
Submikrónové častice (menej ako 1 mikrometer) sú obzvlášť náročné na zachytenie. Zatiaľ čo väčšina kaziet propaguje 99% účinnosť, táto účinnosť sa vzťahuje na častice v rozsahu 1-10 mikrometrov, kde zberné mechanizmy (náraz, zachytávanie, difúzia) fungujú najúčinnejšie. Účinnosť submikrónových častíc môže byť o 5-10 % nižšia.
Pre aplikácie vyžadujúce výnimočnú submikrónovú kontrolu (farmaceutická výroba, elektronika, ultračisté prostredie), nanovláknové médiá s ich hustými vláknovými sieťami výrazne zlepšujú submikrónové zachytávanie.
Zlievárne, oceliarne a vysokoteplotné chemické procesy vytvárajú prach pri zvýšených teplotách vyžadujúcich médiá, ktoré si zachovávajú integritu v teple. Nevyhnutné sú vysokoteplotné polyesterové alebo sklenené vlákna s teplotou 250-260 °C. Povlak PTFE poskytuje vynikajúce uvoľňovanie prachu v týchto náročných podmienkach.
Riadenie teploty – pomocou izolácie alebo vodou chladených vstupných potrubí na zníženie teploty vstupného vzduchu – predlžuje životnosť vysokoteplotného filtra. Umožnenie ochladenia vstupného vzduchu mierne pod maximálnu teplotu média poskytuje prevádzkovú rezervu pre teplotné špičky počas produkčných skokov.
Čokoládový prach v cukrárňach, kolofónia pri spracovaní dreva a minerálny prach pri výrobe keramiky – to všetko sú výzvy – prach silne priľne k štandardným filtračným médiám, čo si vyžaduje agresívne čistenie, ktoré poškodzuje médiá. V týchto aplikáciách vynikajú médiá potiahnuté PTFE alebo oleofóbne médiá s vynikajúcimi vlastnosťami uvoľňovania prachu.
V prípade hygroskopického prachu, ktorý absorbuje vlhkosť, predsušenie vstupného vzduchu alebo vyhrievané teleso filtra zabraňuje absorpcii vlhkosti a spekaniu. Niektoré zariadenia používajú kazety s odvodňovacími opatreniami na zvládnutie kondenzácie vlhkosti.
Procesy mokrého brúsenia a prostredia s vysokou vlhkosťou vytvárajú prach nabitý vlhkosťou, ktorý upcháva štandardné médiá. Hydrofóbne vlastnosti média potiahnutého PTFE zabraňujú absorpcii vody. Niektoré zariadenia využívajú zberače kaziet s odvodom vlhkosti na zvládnutie prenosu kvapiek vody z mokrých procesov.
Niektoré chemikálie napádajú určité filtračné médiá. Silné kyseliny vyžadujú médiá potiahnuté polyesterom alebo PTFE; silné alkálie môžu poškodiť polyester, čo si vyžaduje sklenené vlákno. Hodnotenie chemickej kompatibility zaisťuje, že výber média zodpovedá špecifickému chemickému prostrediu.
Prísne požiadavky na čistotu v potravinárskej a farmaceutickej výrobe vyžadujú médiá s najvyššou účinnosťou. Kazety z nanovlákien, ktoré spĺňajú štandardy ultračistosti, sú v týchto odvetviach štandardom. Antimikrobiálne povlaky zabraňujú biologickému rastu, ktorý by mohol kontaminovať produkt alebo ohroziť výkon filtra.
Prémiové médiá (potiahnuté PTFE alebo nanovlákna) stoja 3-5 krát viac ako základné médiá zo sklenených vlákien. Analýza ceny za hodinu však často odhaľuje, že prémiové médiá prinášajú vynikajúcu ekonomickú hodnotu:
| Typ média | Jednotkové náklady | Očakávaná životnosť (hodiny) | Cena za prevádzkovú hodinu | Čistiace cykly/rok |
|---|---|---|---|---|
| Sklenené vlákno | 100 | 2 000 | 0.05 | 4,380 |
| Polyester | 150 | 2 500 | 0.06 | 3 500 |
| Potiahnuté PTFE | 350 | 3 500 | 0.10 | 2 000 |
| Nanovlákno | 500 | 4 500 | 0.11 | 1 500 |
Táto analýza odhaľuje, že zatiaľ čo prémiové médiá majú vyššie náklady na hodinu len na samotný materiál, predĺžená životnosť a znížená frekvencia čistenia znižujú celkové prevádzkové náklady systému pri zohľadnení energie, práce a opotrebovania čistiacich systémov.
Znečistené filtre vyžadujúce vysoký výkon ventilátora na prekonanie poklesu tlaku spotrebujú podstatne viac energie ako správne udržiavané systémy. Jedna kazeta pracujúca pri nadmernom poklese tlaku (v dôsledku oneskorenej výmeny) môže pridať 1-2 kilowatty k spotrebe energie systému. V zariadeniach s nepretržitou prevádzkou sa to premieta do tisícok dolárov ročne v zbytočných nákladoch na energiu.
Znížená spotreba stlačeného vzduchu: Jemné čistenie prémiových médií vyžaduje menší čistiaci tlak
Nižšia prácnosť údržby: Menej časté výmeny znižujú nároky na prácu
Znížené opotrebovanie zariadenia: Nižší pokles tlaku znižuje namáhanie ventilátorov a ložísk
Zlepšený environmentálny výkon: Konzistentne vysoká účinnosť poskytuje čistejší odpadový vzduch
Znížené prestoje zariadenia: Predĺžená životnosť filtra znamená menej prerušení údržby
Správna inštalácia kazety zabraňuje premosteniu, ktoré by ohrozilo výkon systému. Medzi kľúčové postupy patria:
Skontrolujte koncové uzávery: Pred inštaláciou skontrolujte, či sú koncové uzávery nepoškodené a či sú neporušené tesnenia
Čisté bývanie: Pred inštaláciou odstráňte prach a nečistoty z krytu kazety
Správne sedenie: Uistite sa, že kazeta správne sedí v horných a spodných spojoch bez medzier
Kontrola tesnenia: Skontrolujte, či sú tesnenia prítomné, správne umiestnené a nepoškodené
Udržiavací hardvér: Všetky upevňovacie prvky alebo svorky riadne zaistite bez nadmerného utiahnutia
Tlaková skúška systému: Po inštalácii skontrolujte, či systém udržiava tlak bez únikov
Kazety sú krehké, aj keď pôsobia robustne. Hrubé zaobchádzanie môže poškodiť vnútorné podporné objímky alebo vytvoriť mikroperforácie v médiách, ktoré ostanú nezistené, kým tlakové skúšky neodhalia netesnosti.
S kazetami zaobchádzajte opatrne; zabráňte pádu alebo hrubému nárazu
Prepravujte v ochrannom obale, aby nedošlo k poškodeniu
Pred inštaláciou skladujte v suchom prostredí, aby ste zabránili absorpcii vlhkosti
Chráňte pred extrémnymi teplotami, ktoré by mohli poškodiť médiá alebo tesnenia koncových uzáverov
Použité kazety môžu obsahovať nebezpečný prach, ktorý si pri likvidácii vyžaduje špeciálne zaobchádzanie. Pri likvidácii prachu dodržujte platné environmentálne predpisy. Niektoré priemyselné oblasti majú špecializované zariadenia na manipuláciu s nebezpečným odpadom, ktoré prijímajú filtračné vložky a kontaminované materiály. Správna likvidácia zabraňuje kontaminácii životného prostredia a zabezpečuje súlad s predpismi.
Ak pokles tlaku stúpa rýchlejšie ako historická základná hodnota, preskúmajte tieto potenciálne príčiny:
Zvýšená tvorba prachu: Zmeny vo výrobe alebo surovine môžu zvýšiť zaťaženie prachom
Obtok prachu: Netesné tesnenia alebo nesprávne usadenie kazety umožňuje obtok špinavého vzduchu
Poškodenie médií: Trhliny alebo perforácie umožňujú obtekanie vzduchu bez zhromažďovania prachu
Nedostatočné čistenie: Porucha solenoidového ventilu alebo problémy so stlačeným vzduchom bránia efektívnemu čisteniu
Akumulácia vlhkosti: Vlhkosť alebo kondenzácia spôsobuje spekanie prachu
Viditeľný prach vychádzajúci z výstupu čistého vzduchu indikuje poruchu filtra. Príčiny zahŕňajú:
Porucha tesnenia koncového uzáveru umožňujúca priamy obtok
Perforácia alebo roztrhnutie média
Nekompatibilné médium pre zachytávaný prach
Nadrozmerný systém pracujúci pri nadmernej čelnej rýchlosti
Ak kazety vyžadujú výmenu oveľa častejšie, ako sa očakávalo:
Overte, či charakteristiky prachu zodpovedajú špecifikáciám konštrukcie filtra
Kontrola kvality stlačeného vzduchu (olej, znečistenie vody)
Audit parametrov čistenia (pulzný tlak, frekvencia, načasovanie)
Preskúmajte zariadenie na zmeny tvorby prachu
Skontrolujte postup inštalácie kazety a jej usadenie
Kazetové filtre používajú skladané médiá v kompaktnom valcovom usporiadaní, zatiaľ čo vrecové filtre používajú predĺžené látkové vrecká. Kazety ponúkajú vynikajúcu kompaktnosť, zvyčajne 5-10 krát väčšiu plochu na rovnakej ploche. Kazety vo všeobecnosti poskytujú vyššiu účinnosť a nižšie prevádzkové náklady vďaka nižšiemu poklesu tlaku. Vrecia sú vhodnejšie pre aplikácie s veľmi vysokým prietokom vzduchu a umožňujú individuálnu výmenu vreciek počas prevádzky systému. Výber závisí od obmedzení zariadenia a požiadaviek aplikácie.
Monitorovanie poklesu tlaku je primárnym indikátorom. Keď pokles tlaku v systéme dosiahne výrobcom špecifikované maximum (zvyčajne 6-8 palcov vodného stĺpca), je potrebná výmena filtra. Niektoré zariadenia používajú skôr časové rozvrhy výmeny než tlakové, najmä v aplikáciách, kde je ťažké presne zmerať pokles tlaku. Vždy vymeňte filtre skôr, ako dôjde k zníženiu výkonu systému.
Nie inherentne, ale konfigurácia kazety s vynikajúcimi charakteristikami uvoľňovania prachu a dostupnosťou PTFE povlaku robí kazety vhodnejšími pre náročný prach. Kazety potiahnuté PTFE zvládajú vlhkosť a lepkavý prach oveľa lepšie ako nepotiahnuté médiá. Pre veľmi mokré aplikácie môžu byť potrebné mokré kolektory bez ohľadu na typ filtra.
Základné kazety zo sklenených vlákien stoja približne 100 jednotiek. Kazety potiahnuté PTFE stoja 3-4 krát viac, zatiaľ čo kazety s nanovláknami stoja 4-5 krát viac. Prémiové médiá však predlžujú životnosť o 30 – 50 % a znižujú náklady na energiu prostredníctvom nižšieho poklesu tlaku, vďaka čomu sú prémiové možnosti často hospodárnejšie počas životnosti zariadenia napriek vyšším počiatočným nákladom.
Každý typ média má maximálnu stálu teplotu. Prevádzka nad menovitou teplotou urýchľuje degradáciu vlákna a znižuje životnosť filtra. Krátke teplotné odchýlky (minúty) nad stanovenú hodnotu zriedka spôsobia trvalé poškodenie, ale trvalo zvýšená teplota spôsobuje rýchle zlyhanie. Vyberte médium s teplotným hodnotením zodpovedajúcim vašej aplikácii a v prípade potreby spravujte teplotu vstupného vzduchu pomocou návrhu systému.
Štandardné priemyselné kazety nie sú určené na umývanie a opätovné použitie; pokus o ich umytie môže poškodiť vnútorné nosné konštrukcie a tesnenia. Niektoré špecializované kazety sú navrhnuté ako umývateľné prvky, ale tieto sú špeciálne navrhnuté na tento účel. Vždy používajte postupy čistenia a výmeny schválené výrobcom.
Bežné príčiny zahŕňajú nesprávnu inštaláciu s netesnosťami obtoku, kontaminovaný stlačený vzduch v pulzných čistiacich systémoch, aplikáciu na druhy prachu, ktoré nie sú kompatibilné s chémiou médií, nadmerný tlak poškodzujúci médiá, prevádzka pri nadmernej teplote, absorpcia vlhkosti spôsobujúca spekanie prachu a nedostatočná kontrola prostredia krytu. Riešenie týchto problémov často rieši problémy s predčasným zlyhaním.
Povlak PTFE aplikovaný na kvalitné základné médiá je vynikajúci pre lepkavý prach, aplikácie zaťažené vlhkosťou a scenáre vysokofrekvenčného čistenia. Médiá z nanovlákien vynikajú, keď sa vyžaduje najvyššia účinnosť (99,95 %) alebo keď je kritická kontrola submikrónových častíc. Výber závisí od vašich špecifických vlastností prachu, požiadaviek na účinnosť a rozpočtu. Poraďte sa s odborníkmi pri aplikáciách vyžadujúcich najvyššiu úroveň výkonu.
Technológia filtračných vložiek neustále napreduje a ponúka priemyselným zariadeniam čoraz efektívnejšie riešenia na kontrolu prachu. Pochopenie vedy za materiálmi médií, technológiami povrchovej úpravy a výkonnostnými charakteristikami umožňuje informované rozhodnutia o výbere a optimalizácii systému.
Nákladovo najefektívnejší prístup často zahŕňa investovanie do kvalitnejších kaziet fungujúcich v správne navrhnutých systémoch s vynikajúcimi postupmi údržby. Aj keď sú prvotriedne kazety na začiatku drahšie, ich predĺžená životnosť, nižšie prevádzkové náklady, vynikajúca účinnosť a znížená spotreba energie často prinášajú lepšie celkové náklady na vlastníctvo než ekonomické alternatívy.
Správna inštalácia, monitorovanie a postupy údržby sú rovnako dôležité ako výber médií. Dokonca aj tie najkvalitnejšie kazety majú slabú výkonnosť v zle udržiavaných systémoch s poruchami tesnenia, nedostatočným čistením alebo kontaminovaným stlačeným vzduchom. Zavedenie disciplinovaných programov údržby a rýchle riešenie vznikajúcich problémov maximalizuje návratnosť investície do filtračného systému.
