A mokrá práčka určené na odsírenie spalín (FGD) je priemyselné zariadenie, ktoré odstraňuje oxid siričitý (SO2) a iné škodlivé znečisťujúce látky z prúdov výfukových plynov pred ich vstupom do atmosféry. Tieto systémy predstavujú jednu z najosvedčenejších a najrozšírenejších technológií v súlade so životným prostredím, najmä pre elektrárne, rafinérie a chemické výrobné zariadenia, ktoré spracúvajú suroviny s vysokým obsahom síry.
Na rozdiel od suchých alebo polosuchých alternatív, mokré práčky FGD využívajú kvapalné rozpúšťadlá – zvyčajne vápencovú kašu – na chemickú absorpciu SO2 zo spalín. Proces prebieha vo veľkej vežovej nádobe, kde protiprúdový kontakt medzi plynom a kvapalinou maximalizuje účinnosť odstraňovania. Absorbovaný oxid siričitý sa následne oxiduje a premieňa na predajný sadrový vedľajší produkt, čím sa záväzok premieňa na obchodnú príležitosť.
Kompletný systém mokrého FGD pozostáva z niekoľkých kritických častí, ktoré pracujú spoločne:

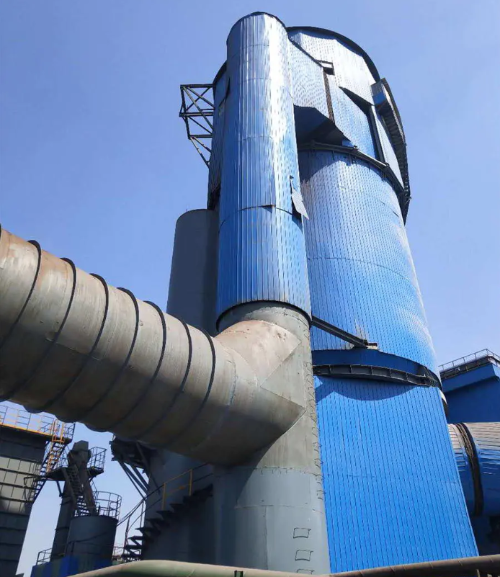

Absorbčná veža: Hlavná reakčná nádoba, kde dochádza ku kontaktu spalín a vápencovej suspenzie. Táto veža je zvyčajne skonštruovaná zo železobetónu alebo nehrdzavejúcej ocele, aby odolala korozívnym plynom s obsahom SO2 a kyslým podmienkam.
Systém prípravy kaše: Mlyny a miešacie zariadenia, ktoré melú vápenec (CaCO3) na jemné častice a hydratujú ich na stabilnú kašu so správnou konzistenciou a koncentráciou.
Oxidačný vzduchový systém: Nútené vstrekovanie vzduchu, ktoré katalyzuje oxidáciu siričitanu vápenatého na síran vápenatý (sadru), čo umožňuje regeneráciu vedľajšieho produktu a zabraňuje usadzovaniu vodného kameňa vo vnútri absorbéra.
Odstraňovač hmly: Odstraňuje unášané kvapôčky kvapaliny z upraveného plynu pred vypustením, čím zabraňuje strate vody a korózii v potrubí po prúde.
Systém na odvodnenie sadry: Oddeľuje a suší sadrový produkt na likvidáciu alebo komerčný predaj výrobcom obkladových dosiek a iným odvetviam.
Recirkulačné čerpadlo: Nepretržite cirkuluje čistiaci roztok cez rozprašovacie dýzy v hornej časti absorbéra, čím zabezpečuje účinný protiprúdový kontakt so stúpajúcimi spalinami.
Základný rozdiel medzi mokrou a suchou technológiou FGD spočíva vo fyzikálnom stave sorbentu a mechanizme zachytávania znečisťujúcich látok:
| Funkcia | Mokré FGD | Suché FGD |
|---|---|---|
| Sorbentský štát | Vápencová kaša (tekutá) | Vápenný prášok alebo rozprašovaním sušená kaša |
| Účinnosť odstraňovania SO2 | 95 – 99 % | 90 – 95 % |
| Obnova vedľajších produktov | Sadra (predajná, 95% čistota) | Popolček (zmiešaný, nižšia trhová hodnota) |
| Spotreba vody | Vysoká (typická 500 – 1 000 m³/hod.) | Veľmi nízka (iba odparovacia) |
| Stopa | Väčšia (výška veže 40–60 m) | Kompaktný |
| Kapitálové náklady | Stredná až vysoká | Vyššia počiatočná investícia |
| Prevádzkové náklady | Mierne (reagenčná voda) | Nižšie (potrebné menej činidla) |
Systémy mokrého FGD sa uprednostňujú v regiónoch s prísnymi emisnými normami SO2 a kde predaj vedľajších produktov sadry kompenzuje prevádzkové náklady. Suché systémy vynikajú tam, kde je obmedzená dostupnosť vody alebo kde je prioritou likvidácia odpadu.
Vápencovo-sadrový proces predstavuje celosvetovo dominantnú technológiu mokrého odsírenia pre svoju jednoduchosť, nákladovú efektívnosť a predajnosť sadrového vedľajšieho produktu. Pochopenie chémie a mechaniky je nevyhnutné pre prevádzkovateľov zariadení a odborníkov na obstarávanie, ktorí hodnotia možnosti systému.
Keď sa spaliny obsahujúce SO2 dostanú do kontaktu s vápencovým kalom, dôjde k sérii nevratných chemických reakcií:
Krok 1 – Rozpustenie a neutralizácia kyseliny: Vápenec (uhličitan vápenatý, CaCO3) reaguje s kyslým SO2 a vodou za vzniku siričitanu vápenatého (CaSO3) a oxidu uhličitého. Vápenec sa rozpúšťa v kyslom prostredí a vytvára bohaté hydroxidové ióny, ktoré vyrovnávajú pH suspenzie na optimálne úrovne (5,0 – 5,5).
Krok 2 – Oxidácia na sadru: Vstrekovaný oxidačný vzduch premieňa siričitan vápenatý (CaSO3) na síran vápenatý (CaSO4). Tento oxidačný krok je termodynamicky priaznivý a zvyčajne sa dokončí v priebehu 2 až 8 minút v závislosti od rýchlosti prúdenia vzduchu a času zotrvania suspenzie. Oxidácia je kritická, pretože sadra vykazuje vynikajúce kryštalizačné vlastnosti v porovnaní so siričitanom, znižuje tvorbu vodného kameňa na vnútorných povrchoch a umožňuje jednoduchšie mechanické odvodnenie.
Krok 3 – Rast kryštálov a oddelenie: Počas hodín pobytu v nádržiach absorbéra a čističa rastú a usadzujú sa kryštály dihydrátu síranu vápenatého (sadry). Vyčistená kvapalina sa recykluje späť do hornej časti absorbéra, zatiaľ čo sadrový kal sa dopravuje do vákuového filtra alebo odstredivky na odvodnenie a stohovanie.
Fyzikálna a chemická transformácia prebieha nepretržite v absorpčnej veži:
Prívod spalín: Horúce spaliny (zvyčajne 120–150 °C z kotla alebo priemyselnej pece) vstupujú do spodnej časti veže absorbéra regulovanou rýchlosťou, zvyčajne 3–4 m/s, aby sa predišlo nadmernému poklesu tlaku a zároveň sa zabezpečilo dôkladné premiešanie.
Striekacia zóna: Vápencová kaša sa rozprašuje z viacerých trysiek umiestnených v hornej a strednej výške veže. Suspenzia sa rozpadá na jemné kvapôčky, čím sa vytvára obrovská medzifázová kontaktná plocha medzi plynom a kvapalinou.
Reakčná zóna: SO2 difunduje do tekutého filmu obklopujúceho každú kvapku a reaguje s rozpusteným vápencom. Kvapky padajú pod gravitáciou, zatiaľ čo stúpajúce spaliny ich nesú nahor, čím vytvárajú protiprúdovú kaskádu, ktorá predlžuje čas zdržania a poháňa kinetiku difúzie.
Oxidačná zóna: Vzduch sa vstrekuje dole cez rozprašovače, prebubláva nahor cez absorbér. Kyslík oxiduje siričitan na síran v objemovej kvapaline a v padajúcich kvapkách, čím sa produkt premieňa na stabilnejšiu sadru.
Zberná zóna: Nasýtená kvapalina sa hromadí v nádrži na základni veže. Pevné látky sa usadzujú, čo umožňuje čerpanie vyčistenej kvapaliny späť do hornej časti veže na recirkuláciu, zatiaľ čo usadené pevné látky odtekajú smerom k odvodňovaciemu okruhu sadry.
Výstup plynu: Vyčistené spaliny (so SO2 zníženým o 95–99 %) stúpajú do eliminátora hmly v hornej časti, kde sú unášané kvapky vody odstraňované odhmlievaním tesnenia alebo eliminátormi hmly v tvare šípky. Vyčistený plyn potom uniká do atmosféry alebo vstupuje do zariadenia na kontrolu znečistenia.
Celý cyklus – od zachytávania SO2 cez oxidáciu až po regeneráciu sadry – si zvyčajne vyžaduje 8–12 minút zdržania kalu, v závislosti od veľkosti častíc vápenca, stratégie kontroly pH a účinnosti odstraňovania cieľa. Vápenec s menšími časticami (80–90 % prejde 325 mesh) urýchľuje reakčné rýchlosti a umožňuje operátorom dosiahnuť vyššiu účinnosť pri nižších prietokoch kalu.
Rozhodnutie investovať do mokrých systémov FGD odráža regulačnú nevyhnutnosť aj prevádzkovú ekonomiku. Zariadenia, ktoré manipulujú s palivami s vysokým obsahom síry alebo obsluhujú trhy s prísnymi normami kvality ovzdušia, zistia, že mokré systémy ponúkajú vynikajúcu návratnosť, keď sa zohľadnia všetky faktory holisticky.
Technológia mokrého FGD je základom vo viacerých priemyselných odvetviach:
Výroba energie spaľovaním uhlia: Najväčšia aplikácia na svete. Moderné úžitkové kotly spaľujúce bitúmenové alebo subbitúmenové uhlie s obsahom 1–3 % síry závisia od mokrého FGD, pokiaľ ide o dodržiavanie emisných limitov SO2, ktoré sú v mnohých regiónoch povinné pod 50–100 mg/Nm³.
Rafinácia ropy: Jednotky na odsírenie vykurovacieho oleja a koksovacie kotly vytvárajú výfukové plyny bohaté na SO2 vyžadujúce vysokoúčinné čistenie. Rafinérie často integrujú mokré FGD so selektívnou katalytickou redukciou (SCR) pre kombinovanú reguláciu SO2 a NOx.
Chemická a petrochemická výroba: Zariadenia vyrábajúce kyselinu sírovú, polyméry na báze síry alebo spracovávajúce prúdy ropy s vysokým obsahom síry prevádzkujú mokré práčky na zachytávanie emisií SO2 z tepelných oxidátorov, kalcinačných jednotiek a pražiacich pecí.
Celulózové a papierenské závody: Regeneračné kotly spaľujúce čierny lúh produkujú značné emisie SO2. Kraftové celulózky čoraz častejšie využívajú mokré systémy FGD, aby dosiahli regionálne normy kvality ovzdušia a znížili znečistenie ovzdušia súvisiace s SO2 v obytných oblastiach.
Spracovanie kovov: Taviace operácie extrahujúce meď, nikel, zinok a iné neželezné kovy zo sulfidových rúd vytvárajú odpadové plyny s obsahom SO2, ktoré vyžadujú 99 % účinnosť odstraňovania. Mokré FGD je priemyselným štandardom pre tieto aplikácie.
Premena odpadu na energiu a spaľovanie biomasy: Spaľovne tuhého komunálneho odpadu a elektrárne na biomasu produkujú heterogénne zloženie spalín. Wet FGD poskytuje robustnú, adaptabilnú reguláciu SO2 v rôznych palivách.
Dosiahnutie konzistentného, vysokovýkonného odstraňovania SO2 závisí od riadenia niekoľkých vzájomne závislých parametrov. Pochopenie týchto faktorov umožňuje operátorom a technikom optimalizovať návrh systému a prevádzku:
Účinnosť odstraňovania SO2 (cieľ: 95 – 99 %): Účinnosť je primárne poháňaná dvoma mechanizmami: (1) množstvom cirkulujúcej vápencovej suspenzie v pomere k objemu spalín, vyjadreným ako pomer kvapaliny k plynu (L/G), a (2) dobou zotrvania plynu v absorbéri. Moderné systémy bežne dosahujú 95 % odstránenie pri pomeroch L/G 5–8 l/m³ a 98–99 % účinnosť pri pomeroch 10–15 l/m³. Uplatňuje sa klesajúca návratnosť – stlačenie nad 15 l/m³ prináša minimálne zvýšenie účinnosti a zároveň dramaticky zvyšuje výkon čerpania, náklady na prípravu kalu a spotrebu vody.
Kontrola pH (optimálna: 5,0–5,5): pH kalu priamo ovplyvňuje rýchlosť rozpúšťania vápenca a kinetiku absorpcie SO2. Pri pH pod 4,5 sa vápenec ľahko rozpúšťa, ale absorpcia SO2 sa spomaľuje v dôsledku reverzných reakcií a zníženej hnacej sily pre difúziu plynnej fázy. Nad pH 6,0 sa rozpustnosť vápenca znižuje, zatiaľ čo absorpcia SO2 sa zrýchľuje – ale riziko tvorby vodného kameňa a zrážania sadry na vnútorných častiach veží sa zvyšuje exponenciálne. Operátori udržiavajú pH opatrným dávkovaním dávok vápencového kalu a prietoku oxidačného vzduchu. Automatizovaná kontrola pH pomocou sond v reálnom čase sa stala štandardnou praxou v moderných inštaláciách.
Pomer L/G (pomer objemu kvapaliny a plynu): Tento bezrozmerný parameter – zvyčajne uvádzaný ako litre cirkulujúcej suspenzie na meter kubický spalín – je možno tou najkritickejšou regulačnou premennou. Vyššie pomery L/G zvyšujú kontaktnú plochu kalu a čas zdržania, čím sa zvyšuje účinnosť, ale eskaluje sa spotreba energie, spotreba činidla a straty vody v dôsledku odparovania. Optimálny pomer L/G vyvažuje ciele dodržiavania predpisov s minimalizáciou prevádzkových nákladov. Regionálne normy kvality ovzdušia, obsah síry v palive a zaťaženie kotla zásadne určujú požadovanú hodnotu L/G.
Rýchlosť plynu (typická: 3–4,5 m/s): Vertikálna rýchlosť spalín cez nádobu absorbéra ovplyvňuje suspenziu kvapiek, čas zotrvania a pokles tlaku. Vyššie rýchlosti znižujú prierez plavidla a kapitálové náklady, ale zvyšujú čerpanie a riziko erózie. Nižšie rýchlosti zvyšujú dobu zdržania a účinnosť, ale vyžadujú väčšie nádoby. Väčšina operátorov udržiava rýchlosť 3,5 – 4,0 m/s ako inžiniersky sladký bod.
Rýchlosť oxidácie vzduchu (typická: 60–90 % teoretického kyslíka): Nadbytočný kyslík vo vstrekovanom vzduchu poháňa premenu siričitanu na síran, ale nadmerné prevzdušňovanie zvyšuje tvorbu peny a prenos kvapaliny. Dizajn vzduchového rozprašovača a hĺbka ponorenia kriticky ovplyvňujú kinetiku miešania a oxidácie. Poddimenzované vzduchové systémy majú za následok neúplnú oxidáciu, zrážanie siričitanov a oslepenie odvodňovacieho zariadenia.
Rozhodnutia o obstarávaní pre mokré systémy FGD vyžadujú starostlivé vyhodnotenie viacerých technických, obchodných a prevádzkových kritérií. Nasledujúce faktory výrazne ovplyvnia výkon systému, životnosť, dosiahnutie súladu s predpismi a celkové náklady na vlastníctvo.
Vnútorné prostredie vlhkého FGD absorbéra je prirodzene korozívne: pH sa pohybuje od 3,5 do 6,0, teploty dosahujú 60–70 °C a rozpustený SO2 a kyselina sírová urýchľujú oxidáciu kovu. Výber materiálu nie je dodatočným nápadom, ale základným návrhovým rozhodnutím:
Železobetón s gumovou podšívkou: Dominantná voľba materiálu pre veľké úžitkové absorbéry. Betón poskytuje konštrukčnú pevnosť a tepelnú hmotu; 10–20 mm hrubá gumová výstelka (neoprén alebo EPDM) chráni betón pred chemickým napadnutím. Správna príprava povrchu a vytvrdenie gumovej výstelky predlžuje životnosť na 20–30 rokov s minimálnou údržbou.
Nehrdzavejúca oceľ (austenitické triedy): Uprednostňuje sa pre menšie systémy, rozprašovacie veže a odhmlievacie časti vďaka vynikajúcej odolnosti proti korózii a čistejšiemu estetickému dizajnu. Nerezová oceľ 316L odoláva jamkovej korózii v kyslých suspenziách obsahujúcich chloridy. Kompromisy zahŕňajú vyššie investičné náklady (2-3x betón) a potenciál štrbinovej korózie, ak sú konštrukčné tolerancie voľné.
Termoplastické materiály: Vláknami vystužené plasty (FRP) a kompozity na báze polyesteru sa objavujú v okrajových aplikáciách a na trhoch modernizácie vďaka vynikajúcej chemickej odolnosti a nulovému riziku korózie. Údaje o dlhodobej trvanlivosti zostávajú obmedzené; tepelné cyklovanie a vystavenie UV žiareniu vo vonkajších inštaláciách predstavujú neznáme riziká.
Materiály rozprašovacej dýzy: Rozprašovacie dýzy majú najvyššiu mieru opotrebovania. Keramické alebo kalené oceľové hroty s povlakmi z karbidu volfrámu odolávajú oderu suspendovanými časticami vápenca. Bežná kontrola a výmena trysiek každých 2–5 rokov je štandardná prevádzková prax.
Každé priemyselné zariadenie má jedinečné charakteristiky spalín, priestorové obmedzenia a prevádzkové požiadavky. Spoľahlivý dodávateľ ponúkne skôr skutočné prispôsobenie ako univerzálne balíčky:
Inžinierstvo špecifické pre lokalitu: Vyhodnoťte, či dodávateľ vykonáva podrobnú analýzu prúdu plynu – meranie koncentrácie SO2, úrovne NOx, zaťaženie časticami, obsah vlhkosti a teplotný profil. Tieto údaje sa vkladajú do výpočtového modelovania dynamiky tekutín (CFD) na predpovedanie distribúcie kalu, doby zotrvania plynu a účinnosti pri vašich špecifických prevádzkových podmienkach. Dodávatelia, ktorí ponúkajú laboratórne testovanie alebo údaje z pilotných zariadení pre váš typ paliva a zloženie plynu, preukazujú technickú prísnosť.
Modulárna škálovateľnosť: Pre zariadenia s potenciálom rastu alebo plánmi postupného rozširovania umožňujú systémy navrhnuté s modulárnymi absorbérmi alebo architektúrou paralelných vlakov prírastkové pridávanie kapacity bez výmeny celého systému. Potvrďte, či je možné vnútorné vybavenie (rozdeľovače, odstraňovače hmly) dodatočne namontovať alebo vylepšiť v rámci existujúcej nádoby.
Integrácia s existujúcou infraštruktúrou: Systémy mokrého FGD sú prepojené s výfukovým potrubím kotla, ID ventilátormi, odlučovačmi a nadväzujúcimi komínmi. Dodávatelia by mali poskytnúť podrobné návrhy potrubí a základov, prípadne certifikácie pre seizmické zaťaženie a koordináciu s predajcami vašich zariadení. Skryté náklady často vznikajú pri úpravách potrubí a podperách.
Školenie a prenos vedomostí: Prevádzka a údržba mokrých systémov FGD vyžaduje odborné znalosti operátora v oblasti manažmentu pH, reológie kalu, riadenia oxidačného vzduchu a odvodňovania sadry. Vyberte dodávateľov, ktorí ponúkajú komplexné školenia na mieste, príručky O&M, dostupnosť náhradných dielov a núdzové linky podpory. Schopnosť vzdialenej diagnostiky a dohody o prediktívnej údržbe čoraz viac odlišujú prémiových dodávateľov od predajcov komodít.
Získavanie reagencií a logistika: Dostupnosť vápenca, ceny a prepravná logistika zásadne ovplyvňujú prevádzkové náklady. Dodávatelia by mali zdokumentovať blízke zdroje vápenca, množstevné zľavy, harmonogramy dodávok a záložné dodávky. Podobne potvrďte infraštruktúru na manipuláciu so sadrou – kapacitu odvodňovacieho zariadenia, skladovacie zariadenia a nadväzujúce prepojenia na trh (stenové dosky, cement, poľnohospodárstvo), ktoré umožňujú návratnosť nákladov.
Ekosystém náhradných dielov: Identifikujte kritické opotrebované položky (trysky, tesnenia, obežné kolesá čerpadiel, kazety na odstraňovanie hmly) a potvrďte dostupnosť, dodacie lehoty a ceny prostredníctvom siete dodávateľa. Dlhodobá dostupnosť náhradných dielov pre 20–30 ročnú životnosť systému vyžaduje dodávateľov so zavedenými distribučnými kanálmi a zásadami zásob.
Moderné mokré systémy FGD sú sofistikované nástroje vyžadujúce nepretržité monitorovanie a dynamické nastavovanie parametrov na udržanie účinnosti odstraňovania cieľa pri minimalizácii prevádzkových nákladov. Pokročilé riadiace systémy transformujú mokré práčky z pasívnych nástrojov na dodržiavanie predpisov na aktívne optimalizované aktíva.
Slučky spätnej väzby v reálnom čase umožňujú rýchlu reakciu na zmeny kvality paliva, zaťaženia kotla alebo atmosférických podmienok:
Kontinuálne analyzátory SO2: Infračervené alebo elektrochemické senzory SO2 pred a za absorbérom kvantifikujú účinnosť odstraňovania v reálnom čase. Cieľové žiadané hodnoty (zvyčajne 50–100 mg/Nm³ výstup) automaticky upravujú rýchlosti podávania vápenca a pomery L/G, aby sa zachovali hranice zhody bez nadmernej spotreby činidla.
pH sondy: Ponorené pH elektródy v nádrži absorbéra a čističke poskytujú okamžitú spätnú väzbu o kyslosti kalu. Automatizované systémy pridávania vápenného mlieka udržiavajú pH v rozmedzí ±0,2 jednotiek nastavenej hodnoty, čím zabraňujú tvorbe vodného kameňa (vysoké pH) a nedostatočnému rozpúšťaniu vápenca (nízke pH).
Monitorovanie poklesu tlaku: Diferenčné tlakové články naprieč absorbérom, odhmlievačom a výstupným potrubím indikujú upchatie, tvorbu vodného kameňa alebo nasýtenie eliminátora hmly. Systémy včasného varovania spúšťajú cykly čistenia alebo výstrahy údržby skôr, ako sa zrýchli pokles výkonu.
Oxidácia Air Control: Senzory obsahu kyslíka a prietokomery vzduchu zaisťujú optimálnu dostupnosť kyslíka pre oxidáciu siričitanov. Riadenie oxidačného vzduchu v uzavretej slučke zabraňuje neúplnej konverzii (vyžaduje drahé chemikálie na oxidáciu v kvapalnej fáze) a tvorbe peny (čo zvyšuje prenos).
Monitorovanie recirkulačného čerpadla: Senzory vibrácií, teplotné sondy ložísk a sledovanie spotreby energie zisťujú opotrebenie obežného kolesa v počiatočnom štádiu, degradáciu ložísk alebo kavitáciu. Výstrahy prediktívnej údržby umožňujú proaktívnu výmenu komponentov pred katastrofickým zlyhaním.
Priemyselné zariadenia zriedka fungujú pri konštantnom zaťažení kotla. Mokré systémy FGD musia vyhovovať pomerom tlmenia 40 – 100 %, pri zachovaní súladu a účinnosti v rámci tejto prevádzkovej obálky. Medzi kľúčové konštrukčné prvky umožňujúce sledovanie zaťaženia patria:
Pohony s premenlivou frekvenciou (VFD): Recirkulačné čerpadlo vybavené VFD a motory ventilátora s oxidačným vzduchom merajú prietok úmerne k zaťaženiu kotla, čím sa znižuje spotreba energie a použitie činidla počas prevádzky s nízkym zaťažením. VFD ľahko dosahujú 20–30 % úsporu energie v porovnaní s motormi s pevnými otáčkami a ovládaním škrtiacej klapky.
Viacstupňové rozprašovacie trysky: Systémy s nezávisle riadenými rozprašovacími hlavicami vo viacerých výškach veže umožňujú efektívnu distribúciu v podmienkach čiastočného zaťaženia. Nižšie zaťaženia aktivujú menej trysiek, čím sa udržiava optimálne suspendovanie kvapiek kalu a čas zotrvania plynu bez nadmerného prenosu hmly.
Obtokové a krvácavé prúdy: Obtokové potrubia kalu a konfigurácie vypúšťania z čističky umožňujú granulárnu kontrolu doby zotrvania a pH bez vypnutia celého systému počas odstavenia. Strategický prietok bráni príliš rýchlemu zvýšeniu pH počas období nízkej záťaže, keď objem plynu a množstvo SO2 súčasne klesajú.
Emisné limity SO2 sa globálne líšia, ale všeobecne smerujú k prísnosti. Mokré FGD systémy sú primárnou technológiou umožňujúcou súlad s modernými normami, ktoré vo vyspelých regiónoch nariaďujú výstupné koncentrácie SO2 50–100 mg/Nm³ alebo absolútne zníženie hmotnosti SO2 o 85–99 % v závislosti od typu paliva a triedy zariadenia.
Regionálne regulačné rámce riadia výber technológií a prevádzkovú stratégiu:
Európska únia: Smernica o veľkých spaľovacích zariadeniach (LCPD) a smernica o priemyselných emisiách (IED) nariaďujú 97 – 99 % účinnosť zníženia SO2 pre jednotky spaľujúce uhlie a olej. Priemerná mesačná výstupná koncentrácia nesmie presiahnuť 50 mg/Nm³ pre väčšinu zariadení. Tieto prísne limity si vyžadujú vysokoúčinné mokré systémy FGD s pokročilou kontrolou oxidácie.
Spojené štáty: Predpisy zákona o čistom ovzduší obmedzujú emisie SO2 prostredníctvom národných noriem kvality ovzdušia (NAAQS). Väčšina regulačných režimov sa premieta do limitov výstupu 50 – 90 mg/Nm³ alebo 90 % účinnosti odstraňovania. Štáty s nedosiahnutými oblasťami môžu uvaliť prísnejšie obmedzenia na elektrárne a rafinérie.
Čína a India: Rýchla industrializácia a rastúce povedomie o kvalite ovzdušia podnietili prijatie mokrého FGD na novej kapacite spaľujúcej uhlie. Povinné odstraňovanie SO2 presahuje 90 % pre veľké jednotky; mnohé nové inštalácie sa zameriavajú na 95% účinnosť, aby boli odolné voči očakávanému sprísneniu.
Japonsko a Južná Kórea: Tieto krajiny, ktoré sú priekopníkmi vo vývoji technológie mokrého FGD, presadzujú 80 – 90 % účinnosť odstraňovania s nízkymi výstupnými koncentráciami (30 – 50 mg/Nm³). Technologická vyspelosť a odbornosť operátorov sú na týchto trhoch mimoriadne vysoké.
Moderné mokré systémy FGD súčasne kontrolujú viacero látok znečisťujúcich ovzdušie, čím ponúkajú úspory z rozsahu pre súlad so životným prostredím:
Odstraňovanie pevných častíc: Vápencová kaša pôsobí ako prirodzené pracie médium pre popolček, pričom odstraňuje 40 – 70 % vstupných častíc bez špeciálnych elektrostatických odlučovačov alebo vakov. Toto spoločné odstraňovanie znižuje zaťaženie zariadení a náklady na likvidáciu.
Zachytávanie kyslej hmly a HCl: Alkalická suspenzia neutralizuje výpary kyseliny chlorovodíkovej (HCl) a hmlu kyseliny sírovej (H2SO4), ktoré vznikajú pri oxidácii SO2 alebo sú prítomné v chlóre v palive. Integrované mokré systémy FGD zachytávajú tieto kyslé plyny a bránia im dostať sa do atmosféry.
Vplyv ortuťovej špeciácie: Zatiaľ čo mokré FGD neodstraňuje priamo elementárnu ortuť (Hg⁰), oxidačné prostredie a vápencová suspenzia podporujú oxidáciu Hg⁰ na dvojmocnú ortuť (Hg2⁺), ktorá je následne zachytávaná vrecami alebo jednotkami ESP. Táto nepriama cesta zlepšuje celkovú účinnosť kontroly ortuti.
Synergia so selektívnou katalytickou redukciou (SCR): Elektrárne a rafinérie čoraz viac nasadzujú integrované riadiace vlaky SO2-NOx, ktoré kombinujú mokré FGD s jednotkami SCR. Nízka výstupná teplota z FGD absorbéra (nasýtený, ~60 °C) vyžaduje opätovné zahriatie pred SCR katalyzátorom, aby sa udržala aktivita. Strategická integrácia tepla medzi kotlom a systémami FGD/SCR optimalizuje energetickú účinnosť a znižuje prevádzkové náklady.
Vápencovo-sadrové mokré FGD systémy bežne dosahujú 95 – 99 % účinnosť odstraňovania SO2 za optimalizovaných prevádzkových podmienok. Presná účinnosť závisí od niekoľkých faktorov: (1) pomer L/G (vyššie pomery zvyšujú účinnosť, ale zvyšujú náklady), (2) pH kalu (optimálny rozsah 5,0 – 5,5), (3) veľkosť častíc vápenca (jemnejšie častice sa rozpúšťajú rýchlejšie), (4) čas zotrvania plynu v absorbéri (zvyčajne 8 – 12 minút) a (5) dostupnosť oxidačného vzduchu pre konverziu sulfitu na sulfit). Väčšina moderných systémov je navrhnutá pre 95–97 % účinnosť ako kompromis medzi dodržiavaním predpisov a prevádzkovou ekonomikou. Dosiahnutie účinnosti 98 – 99 % vyžaduje vyššie pomery L/G (12 – 15 l/m³) a prísnejšiu kontrolu procesu, ale bežne sa implementuje v regiónoch s prísnymi normami kvality ovzdušia.
Spotreba vody vo vápenco-sadrových mokrých systémoch FGD je značná a predstavuje hlavné prevádzkové náklady v regiónoch s nedostatkom vody. Typická spotreba sa pohybuje od 500 do 1 500 m³/hod pre uhoľnú elektráreň s výkonom 500 MW v závislosti od objemu spalín, rýchlosti recirkulácie kalu a strát odparovaním. Z tohto celkového množstva je približne 30 – 40 % spotrebných (straty pri odparovaní a sadrovej kryštálovej vode), zatiaľ čo 60 – 70 % sa recykluje v okruhu kalu. Pre zariadenia s obmedzenou vodou existujú alternatívne technológie: suché systémy FGD spotrebúvajú iba vodu z odparovania (~ 5 % spotreby mokrého systému), ale na úkor zníženej účinnosti a straty cenného sadrového vedľajšieho produktu. Niektoré zariadenia využívajú slučky na recykláciu vody, chladiace veže a regeneráciu kondenzátu na zníženie čistej spotreby.
Striekacie veže aj práčky s náplňou sú klasifikované ako „mokré“ technológie FGD, ale výrazne sa líšia vnútorným dizajnom a prevádzkovými charakteristikami. Striekacie veže (tiež nazývané „absorbéry rozprašovania“ alebo „protiprúdové rozprašovacie kontaktory“) distribuujú vápencovú kašu cez dýzy v hornej časti nádoby, čím vytvárajú padajúcu sprchu, ktorá prichádza do styku so stúpajúcimi spalinami. Tento dizajn je jednoduchý, robustný, odolný voči nerozpusteným látkam a ľahko sa škáluje. Pračky s náplňou obsahujú štruktúrované alebo náhodné baliace médiá (keramické sedlá, plastové krúžky, štruktúrované dosky), ktoré zväčšujú medzifázovú kontaktnú plochu medzi plynom a kvapalinou. Uplnené lôžka dosahujú vyššiu účinnosť odstraňovania pri nižších pomeroch L/G (6–8 l/m³ oproti 10–15 pre rozprašovacie veže), ale sú náchylnejšie na tvorbu vodného kameňa, upchávanie a vyžadujú jemnejšie častice vápenca. Pre uhoľné elektrárne a priemyselné pece s vysokým obsahom popola a premenlivým zložením plynu dominujú rozprašovacie veže vďaka spoľahlivosti a udržiavateľnosti. Náplňové lôžka sú preferované v menších, viac kontrolovaných aplikáciách (rafinérie, chemické závody), kde je zloženie prívodného plynu konzistentné a prísne ciele účinnosti vyžadujú kompaktné konštrukcie.
Vápenec je prirodzene sa vyskytujúci minerál (uhličitan vápenatý, CaCO3) zložený zo starých mušlí a kostrových zvyškov. Je celosvetovo hojný, je lacný (8 – 15 USD za dodanú tonu) a je ľahko dostupný z lomov v blízkosti väčšiny priemyselných zariadení. Primárnou výhodou vápenca je jeho chemická reaktivita s kyslým SO2; po rozomletí na jemné častice (100–300 mikrometrov) a suspendovaní vo vode sa rýchlo rozpúšťa v kyslom prostredí vane absorbéra, pričom sa uvoľňujú hydroxidové ióny, ktoré absorbujú SO2 a pH tlmiacej suspenzie. Vápno (CaO alebo hydratované vápno Ca(OH)2) je alternatívne činidlo, ktoré ponúka rýchlejšiu kinetiku a vyššiu koncentráciu, čo umožňuje nižšie pomery L/G a menšie nádoby. Vyššia cena vápna (30 – 50 USD za tonu), žieravina a nebezpečenstvo manipulácie však robia vápenec predvolenou voľbou pre väčšinu aplikácií. Hybridné systémy využívajúce vápenec ako primárne činidlo s prídavkom vápna na korekciu pH počas spúšťania alebo zhoršených podmienok ponúkajú prevádzkovú flexibilitu pri minimálnych dodatočných nákladoch.
Dobre navrhnuté a správne udržiavané mokré systémy FGD majú životnosť 20–30 rokov, čo je porovnateľné s hostiteľským kotlom alebo priemyselnou pecou. Kritické komponenty majú kratšiu životnosť: gumové obloženie v betónových nádobách (15–25 rokov), rozprašovacie trysky (2–5 rokov), tesnenia a obežné kolesá recirkulačných čerpadiel (5–8 rokov), rozprašovače oxidačného vzduchu (8–10 rokov). Kazety na odstraňovanie hmly zvyčajne vyžadujú výmenu každé 2 až 4 roky v závislosti od zaťaženia prachom. Plánované intervaly údržby zahŕňajú štvrťročné kontroly rozprašovacích trysiek a rozvodných potrubí, polročnú kalibráciu pH sondy, ročné hodnotenie stavu gumovej výstelky a dvojročné hydrostatické testovanie tlakových nádob. Programy prediktívnej údržby využívajúce analýzu vibrácií, termografiu a monitorovanie výkonu v reálnom čase čoraz viac znižujú neplánované prestoje a predlžujú životnosť komponentov. Správna chemická rovnováha, dávkovanie inhibítora korózie a ošetrenie biocídom (ak je to vhodné) sú nevyhnutné pre maximalizáciu životnosti systému.
Áno, vápencovo-sadrové mokré FGD systémy sú vo svojej podstate odolné na poháňanie variácií síry, čo predstavuje jednu z ich kľúčových výhod. Systém upravuje rýchlosť podávania vápenca a pomer L/G tak, aby vyhovoval vyššiemu alebo nižšiemu zaťaženiu SO2 bez prepínania chémie alebo prevádzkového režimu. Ak sa obsah síry v palive zvýši z 1,5 % na 3,0 % hmotnosti, koncentrácia SO2 v spalinách sa zhruba zdvojnásobí. Operátori reagujú zvýšením rýchlosti cirkulácie vápencového kalu alebo zvýšením koncentrácie vápenca v kalu, udržiavaním cieľového pH a výstupnej koncentrácie SO2. Naopak, keď sa spaľuje palivo s nižším obsahom síry, prívod vápenca sa úmerne zníži. Táto prispôsobivosť je rozhodujúca pre zariadenia, v ktorých sa miešajú viaceré zdroje paliva, zvládajú zmeny kvality paliva v dovážanom uhlí alebo sa prispôsobujú sezónnej dostupnosti paliva. Suché FGD systémy postrádajú túto flexibilitu a zvyčajne vyžadujú zmeny chémie činidiel alebo nastavenie horáka, aby sa zachovala zhoda, keď sa výrazne posunie obsah síry v palive.
Sadra vyrobená vo vápenco-sadrových mokrých systémoch FGD je chemicky a fyzikálne identická s ťaženou prírodnou sadrou. Sadra vysokej čistoty (95 % dihydrát síranu vápenatého) je prémiovou surovinou pre výrobcov stenových dosiek (sadrokartónové dosky, sadrokartónové dosky), ktoré predstavujú približne 70 – 80 % celkového dopytu po sadre na celom svete. Trhové ceny kolíšu medzi 5 – 15 USD za tonu v závislosti od miesta, čistoty a logistiky, ale vo väčšine regiónov predaj sadry kompenzuje 10 – 30 % prevádzkových nákladov na mokré odstredenie. Niektoré zariadenia dosahujú úplnú návratnosť nákladov predajom sadry, najmä tie, ktoré majú spoločné závody na výrobu stien alebo prístavy umožňujúce export. Sadrovec nižšej čistoty (85 – 95 % síran vápenatý) nachádza uplatnenie pri výrobe cementu, úprave pôdy, stabilizácii vozovky a iných aplikáciách s nižšou hodnotou. Malé percento sadry z FGD sa pestuje na pôde alebo sa likviduje v povolených zariadeniach, kde sú trhy vzdialené alebo kde je doprava neekonomická. Premeniteľnosť odpadu SO2 na komerčný produkt – a nie vedľajší produkt spaľovania vyžadujúci likvidáciu – je jedinečnou environmentálnou a ekonomickou výhodou technológie vápenca a sadry.
Napriek svojej robustnosti predstavujú mokré systémy FGD niekoľko opakujúcich sa prevádzkových problémov, ktoré si vyžadujú kvalifikovanú správu: (1) Škálovanie a pripojenie: Ak pH stúpne nad 5,5, síran vápenatý a siričitan vápenatý sa vyzrážajú na vnútorných povrchoch, čím sa zníži prietok a účinnosť. Zabráni tomu prísna kontrola pH a pravidelné mechanické čistenie. (2) Korózne útoky: Ak sa zanedbá chemická rovnováha alebo dôjde k bypassu, dochádza k degradácii gumového obloženia alebo odlupovaniu betónu. Rutinné kontroly a programy inhibítorov korózie zmierňujú riziko. (3) Tvorba peny: Nadmerný oxidačný vzduch alebo prísady do paliva obsahujúce povrchovo aktívne látky podporujú tvorbu peny, ktorá zvyšuje prenos a stratu vody. Protipenová chémia a optimalizovaný dizajn vzduchového rozprašovača to rieši. (4) Výzvy pri odvodňovaní sadry: Vysoký obsah vlhkosti v sadrovom produkte zvyšuje náklady na likvidáciu alebo prepravu. Optimalizácia vákuového filtra, nastavenie odstredivky a dávkovanie polyméru zlepšujú suchosť koláča. (5) Prerušovaný prívod činidla: Prerušenie dodávok vápenca alebo meškania dopravy spôsobené počasím môžu spôsobiť dočasné riziko dodržiavania predpisov. Nadbytočné dodávateľské vzťahy a ukladanie do vyrovnávacej pamäte na mieste to zmierňujú. Skúsení operátori považujú tieto výzvy za zvládnuteľné prostredníctvom preventívnej údržby, monitorovania v reálnom čase a proaktívneho riešenia problémov.
Technológia mokrého odsírenia spalín predstavuje osvedčený a spoľahlivý základ pre priemyselné riadenie emisií SO2 pri výrobe energie, rafinácii, spracovaní kovov a chemickej výrobe. Vápencovo-sadrové mokré práčky, ktoré dosahujú 95–99 % účinnosť odstraňovania SO2, premieňajú odpad na obchodovateľný sadrový vedľajší produkt a zachovávajú kompatibilitu s existujúcou infraštruktúrou kotlov, predstavujú optimalizovanú rovnováhu medzi environmentálnou výkonnosťou, prevádzkovou ekonomikou a technickou vyspelosťou.
Rozhodnutie o implementácii alebo modernizácii kapacity mokrého FGD si vyžaduje holistické hodnotenie kvality paliva, regulačných povinností, stopy zariadenia, dostupnosti vody a dlhodobých cieľov prevádzkových nákladov. Neexistuje žiadny „univerzálny“ dizajn systému; Namiesto toho špecifické inžinierstvo, výber materiálu a prispôsobenie stratégie riadenia zaisťujú optimálny výkon pre váš jedinečný priemyselný kontext.
Či už prevádzkujete energetickú elektráreň, ropnú rafinériu, hutu kovov alebo špeciálne chemické zariadenie, je nevyhnutné zapojiť kvalifikovaných dodávateľov s osvedčenými výsledkami, komplexnou technickou podporou a transparentnými zárukami výkonu. Pred dokončením rozhodnutí o obstarávaní si vyžiadajte podrobné inžinierske štúdie, pilotné údaje o výkonnosti pre váš špecifický prúd plynu, transparentné plány získavania reagencií a školiace záväzky.
Potrebujete prispôsobené mokrá práčka riešenie pre jedinečné zloženie spalín a ciele emisií vášho zariadenia? Zapojte dodávateľa schopného komplexnej analýzy prúdu plynu, modelovania CFD, pilotného testovania na mieste a dlhodobých záruk výkonu. Poskytnite podrobné špecifikácie typu paliva, koncentrácie SO2, prietoku plynu, teplotného profilu a cieľovej účinnosti odstraňovania a vyžiadajte si predbežný technický návrh a odhad nákladov. Väčšina kvalifikovaných dodávateľov poskytuje posúdenie realizovateľnosti do 2 až 4 týždňov, čo umožňuje rýchle vyhodnotenie a informované rozhodnutia o obstarávaní. $
