Znižuje váš prachový filter účinnosť zariadenia? Tu je návod, ako to opraviť

Zanesený prachový filter výrazne znižuje účinnosť zariadenia

Znečistený alebo nesprávne zvolený prachový filter môže znížiť celkovú účinnosť vášho zariadenia o 15 % až 30 %, a to predovšetkým zvýšenou spotrebou energie a zníženou výrobnou kapacitou. Najpriamejšou opravou je implementácia protokolu monitorovania rozdielu tlaku v reálnom čase a výmena alebo čistenie filtračných prvkov, keď pokles tlaku prekročí 1,5 kPa (6 palcov vodomeru) nad základnú čiaru. Táto jediná akcia obnoví prúdenie vzduchu, zníži spotrebu energie ventilátora až o 20 % a zabráni neplánovaným prestojom.

Ako zanedbaný prachový filter podkopáva výrobné metriky

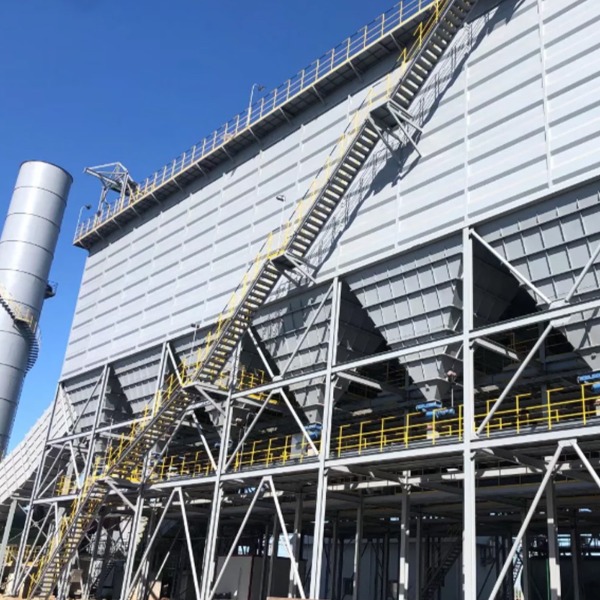

Priemyselná systém kontroly prachu s sú navrhnuté tak, aby zachovali špecifický pomer vzduchu a látky. Keď póry filtra zaslepujú jemnými časticami, odpor systému exponenciálne stúpa. To priamo ovplyvňuje tri kľúčové ukazovatele efektívnosti:

1. Energetický odpad ventilátora (pravidlo 80/20)

Odstredivé ventilátory sa riadia zákonmi afinity: 10% zvýšenie statického tlaku vyžaduje približne o 30% viac energie na pohyb rovnakého objemu vzduchu. V praxi filter zaťažený na dvojnásobok čistého odporu núti motor ventilátora nepretržite odoberať takmer plnú intenzitu prúdu, čím sa elektrina premieňa skôr na teplo než na užitočný prúd vzduchu.

2. Strata výrobnej kapacity

Pri pneumatickej doprave alebo procesnom vetraní znamená znížený prietok vzduchu pomalší transport materiálu. Napríklad píla na výrobu drevených peliet O 18% nižší výkon keď sa diferenciálny tlak ich primárneho prachového filtra v priebehu šiestich mesiacov posunul z 1,2 kPa na 2,4 kPa – bez akejkoľvek zmeny nastavenia výrobného zariadenia.

3. Predčasné opotrebovanie systému

Vysoký podtlak namáha spoje potrubia, ložiská ventilátorov a telesá filtrov. Vznikajú netesnosti, ktoré umožňujú recirkuláciu abrazívneho prachu, čo urýchľuje eróziu. Opakované mesačné náklady na údržbu sa môžu strojnásobiť, keď filter prekročí odporúčaný tlakový interval.

Kritické údaje: Keď účinnosť začne klesať

Terénne štúdie naznačujú, že straty účinnosti nie sú lineárne. Nasledujúca tabuľka znázorňuje typické poklesy výkonu vzhľadom na rozdielový tlak filtra (ΔP):

Prahová hodnota akcie: zasiahnuť, keď ΔP dosiahne 1,5 kPa nad čistou hodnotou — to zachytáva 80 % potenciálnej straty efektívnosti predtým, ako je vážne ovplyvnená výroba.

Praktické a overené riešenia: Obnovte efektivitu v troch krokoch

Krok 1 – Diagnostika pomocou trendu diferenciálneho tlaku

Nainštalujte digitálny diferenčný tlakomer so záznamom údajov. Zaznamenajte ΔP každú hodinu počas jedného týždňa. Zdravý filter vykazuje stabilné ΔP po každom čistení impulzom. Stúpajúca základná línia v priebehu 24 hodín naznačuje oslepenie povrchu alebo nedostatočnú frekvenciu čistenia.

Krok 2 – Priraďte ovládacie prvky čistenia k typu prachu

V prípade jemného, hygroskopického alebo lepkavého prachu (napr. cement, sadze, potravinársky prášok) skráťte intervaly pulzného čistenia z 10 minút na 3–4 minúty. V prípade vláknitého prachu zvýšte pulzný tlak na 5,5 – 6,0 barov. Testovanie ukazuje, že toto samo o sebe znižuje priemerný ΔP o 0,4–0,7 kPa, čím sa obnoví 8–12 % účinnosť ventilátora.

Krok 3 – Vyberte filtre s nižším počiatočným odporom

Vymeňte štandardnú polyesterovú plsť (počiatočné ΔP ~0,6–0,8 kPa) za médium s hladkým povrchom, membránou ePTFE alebo spunlace (počiatočné ΔP ~0,2–0,3 kPa pri rovnakom pomere vzduchu k látke). Nižšia základná línia predlžuje čas medzi čistiacimi cyklami a znižuje špičkový tlak o 35 % počas životnosti filtra. Ročné úspory energie často presahujú celé náklady na výmenu filtra.

„Skrytý“ odtok účinnosti: netesnosti a nesprávna inštalácia

Dokonca ani nový, čistý prachový filter nemôže fungovať, ak zo systému uniká vzduch alebo je nesprávne pripevnený filter k klietke. Bežné zdroje zahŕňajú:

• Obtokový únik – Opotrebované tesnenia alebo nesprávne usadené filtračné vrecká umožňujú, aby 5 – 15 % znečisteného vzduchu obišlo filtráciu a oslepilo následné komponenty.
• Vysoká rýchlosť plechovky – K opätovnému strhávaniu dochádza, keď rýchlosť stúpajúceho vzduchu prekročí 1,8 – 2,0 m/s pre väčšinu druhov prachu, čím sa nahromadený prach vytlačí späť do filtračného média.
• Poškodené pulzné potrubie – Nerovnomerné zarovnanie trysiek znižuje účinnosť čistenia na 20–40 % filtračných prvkov, čo spôsobuje lokálne preťaženie.

Podľa záznamov o údržbe z priemyselných lokalít môže oprava týchto mechanických porúch zvýšiť účinnosť o ďalších 10 % až 15 % a predĺžiť životnosť filtračných prvkov dvakrát až trikrát.

Rýchly prehľad: Kontrolný zoznam na obnovenie účinnosti ešte dnes

• Zmerajte ΔP filtra – ak je >1,5 kPa nad základnou hodnotou čistoty, naplánujte okamžité čistenie alebo výmenu.
• Upravte frekvenciu pulzného čistenia – kratšie cykly pre jemný prach; vyšší tlak na vláknitý prach.
• Skontrolujte netesnosti obtoku – skontrolujte tesnenia, otvory rúrkovnice a dosadnutie filtra na klietku.
• Overte rýchlosť plechovky – znížte prietok vzduchu alebo nainštalujte predseparačné cyklóny, ak rýchlosť >2,0 m/s.
• Aktualizujte filtračné médium na typ s nízkym odporom (ePTFE membrána alebo spunlace) pre trvalé zvýšenie účinnosti.
