Kvalita ovzdušia v priemysle zostáva jednou z najpálčivejších výziev v modernej výrobe, metalurgii a ťažkom spracovaní. Pracovníci v zlievarňach, oceliarňach, chemických zariadeniach a rafinériách sú bežne vystavení nebezpečným výparom, časticiam a prchavým organickým zlúčeninám. Dlhodobé vdychovanie týchto znečisťujúcich látok vedie k ochoreniam dýchacích ciest, rakovine z povolania a zníženiu produktivity. Našťastie sa technické ovládacie prvky výrazne vyvinuli. Medzi najúčinnejšie opatrenia patrí implementácia robustného systém odsávania výparov (FES).
Pred ponorením sa do konkrétnych technológií je nevyhnutné pochopiť, čo predstavuje „toxický vzduch“ v priemyselnom prostredí. Ťažký priemysel uvoľňuje jemné častice (PM2,5 a PM10), kovové výpary (olovo, chróm, mangán), oxid siričitý, oxidy dusíka, oxid uhoľnatý a polycyklické aromatické uhľovodíky. Napríklad počas odpichov vo vysokej peci uvoľňuje roztavené železo pri vysokej teplote hustý oblak dymu obsahujúci oxidy železa, grafit a iné stopové prvky. Bez riadneho lokálneho odsávania sa tieto nečistoty šíria po dielni, usadzujú sa na povrchoch a vstupujú do pľúc pracovníkov.
Účinky na zdravie nie sú teoretické. Chronická expozícia môže spôsobiť horúčku z kovových výparov, symptómy podobné astme, pľúcnu fibrózu a neurologické poškodenie. Okrem toho regulačné orgány ako OSHA (Správa bezpečnosti a ochrany zdravia pri práci) a EPA (Agentúra na ochranu životného prostredia) stanovujú prísne prípustné limity expozície (PEL). Nedodržanie vedie k vysokým pokutám, právnej zodpovednosti a poškodeniu dobrého mena. Preto je investícia do spoľahlivého zariadenia na zachytávanie a spracovanie tak etickou povinnosťou, ako aj obchodnou nevyhnutnosťou.
Dobre navrhnutý systém odsávania výparov (FES) funguje na jednoduchom, ale efektívnom princípe: zachytávanie pri zdroji, vedenie cez potrubie, filtrovanie alebo úprava kontaminantov a vypúšťanie čistého vzduchu. Na rozdiel od všeobecnej ventilácie, ktorá riedi znečisťujúce látky, ich zachytávanie zdrojom odstraňuje skôr, ako vstúpia do dýchacej zóny. Medzi hlavné komponenty patria:
Zachytávacie kapucne (uzavreté, s prístreškom alebo typy s bočným prievanom)
Potrubná sieť s primeranou dopravnou rýchlosťou
Zariadenie na čistenie vzduchu (filtre, práčky, elektrostatické odlučovače)
Vzduchový ventilátor s primeraným statickým tlakom
Stohovací alebo recirkulačný výstup
Spomedzi nich je pravdepodobne najkritickejší zachytávací kryt. Ak digestor efektívne nezachytí výpary v mieste ich vzniku, následné zariadenie sa stane neúčinným. Tu zohrávajú rozhodujúcu úlohu priemyselné odsávače prachu a špecializované riešenia pre vysoké pece.

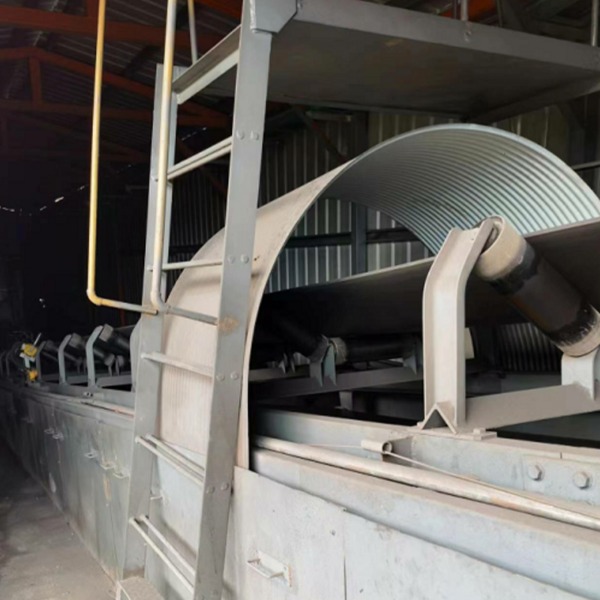

Priemyselné odsávače prachu sú navrhnuté pre širokú škálu aplikácií: brúsenie, rezanie, zváranie, dopravu materiálu, miešanie a balenie. Ich geometria je prispôsobená procesu. Napríklad kruhový kryt s prírubou funguje dobre pre padajúce prúdy materiálu, zatiaľ čo kryt so štrbinami zakrýva dlhé miesta presunu dopravníka. Medzi kľúčové aspekty dizajnu patrí rýchlosť nasávania, uhol krytu a vzdialenosť od zdroja.
Častou chybou je použitie poddimenzovaného odsávača pár alebo jeho umiestnenie príliš ďaleko od miesta tvorby prachu. Odporúčaná rýchlosť zachytávania pre väčšinu suchých prachov sa pohybuje od 0,5 do 2,5 m/s v bode generovania. Priemyselné odsávače prachu musia byť tiež odolné voči oderu. Pri veľkom zaťažení prachom predlžujú životnosť lemované kryty s vymeniteľnými oterovými doskami. Modulárne konštrukcie navyše umožňujú prístup na čistenie bez demontáže celého potrubia.
| Typ kapucne | Typická aplikácia | Efektivita zachytávania (%) | Frekvencia údržby |
|---|---|---|---|
| Uzavretá kapucňa | Odpichový otvor pece, nabíjanie reaktora | 90–98 | Nízka (štvrťročne) |
| Vonkajší baldachýn | Zváracia stanica, otvorená nádrž | 70–85 | Stredné (dvojmesačné) |
| Downdraft tabuľka | Ručné brúsenie, leštenie | 85–95 | Vysoká (mesačná) |
| Štrbinová kapucňa | Presun dopravníkom, skládka vriec | 75–88 | Stredné (dvojmesačné) |
Vyššie uvedená tabuľka ilustruje, že plne uzavreté dizajny výrazne prevyšujú výkon vonkajších digestorov. Toto je obzvlášť dôležité pre vysokoteplotné procesy s vysokými emisiami, ako je odpich vo vysokej peci.
Jednou z najnáročnejších aplikácií pre akýkoľvek systém riadenia dymu je odpichový otvor vysokej pece. Počas odpichu prúdi roztavené železo pri teplotách presahujúcich 1500 °C z pece do žľabov, pričom sa uvoľňuje obrovské množstvo výparov. Dym obsahuje jemné častice oxidu železa, nespálený uhlík a kondenzované kovové výpary. Tradičné odsávače pár sú často nedostatočné, pretože nedokážu zadržať náhle výbuchy plynu alebo veľké objemy výparov.
Riešenie spočíva v špecializovanom kryte odpichového otvoru vysokej pece. Typický vysokovýkonný dizajn pozostáva z úplne uzavretého krytu, ktorý je umiestnený priamo nad odpichovým otvorom a bežcom. Tento digestor má tri dôležité vlastnosti:
Vnútorné sacie otvory strategicky usporiadané pozdĺž cestnej cesty dymu. Tieto porty vytvárajú podtlak vo vnútri krytu a odvádzajú dym smerom nadol a preč od operátora.
V hornej časti sú pohyblivé dvierka krytu. Tieto dvere sú nevyhnutné pre prístup k údržbe. Po poklepaní musia pracovníci skontrolovať otvárací stroj alebo hlinenú pištoľ (ktorá utesňuje odpichový otvor). Pohyblivé dvere umožňujú prístup pomocou mostového žeriavu alebo manuálnu kontrolu bez odstránenia celého krytu.
Tepelnoizolačné materiály obloženie vnútorných povrchov. Pretože roztavené železo môže nepredvídateľne striekať, musí kryt odolávať priamemu kontaktu s kovom a troskou >1500 °C. Izolácia tiež znižuje teplotu vonkajšieho povrchu pod 60 °C, čím chráni blízky personál a zabraňuje tepelnému poškodeniu konštrukčných podpier.
Pri správnej inštalácii tento typ odsávacieho krytu vysokej pece zachytáva najmenej 95 % dymu generovaného počas troch kľúčových operácií:
Normálne poklepávanie (tečúce železo do líšt)
Otvorenie odpichového otvoru (vŕtanie alebo pichanie kyslíkom)
Blokovanie odpichového otvoru (injektovanie bahna/ílu)
Aj pri veľkom výbuchu alebo náhlom uvoľnení tlaku plynu funguje uzavretý kryt ako dočasný zásobník. Dym zostáva uväznený vo vnútri kapoty, namiesto toho, aby sa valil do dielne. Táto funkcia obmedzenia zabraňuje nebezpečným fugitívnym emisiám, ktoré by inak porušovali normy kvality ovzdušia.
Ďalšou výhodou je zníženie tepelného žiarenia v oblasti liatej podlahy. Bežné otvorené kryty umožňujú únik značného sálavého tepla, čím sa teplota okolia zvyšuje na nepohodlnú a nebezpečnú úroveň. Izolovaný kryt nielen zachytáva výpary, ale blokuje aj sálavé teplo, čím zlepšuje pohodlie pracovníkov a znižuje výskyt tepelných stresov.
Vzhľadom na extrémne prostredie je výber materiálu prvoradý. Vnútorný obal, ktorý prichádza do styku s výparmi, zvyčajne používa nehrdzavejúcu oceľ alebo vysokoteplotnú zliatinu, zatiaľ čo izolačnou vrstvou môže byť keramické vlákno alebo žiaruvzdorná prikrývka. Vonkajší plášť zostáva dostatočne chladný na to, aby sa ho mohol krátko dotknúť (aj keď sa stále odporúčajú výstražné značky).
Osobitnú pozornosť si zaslúži mechanizmus pohyblivých dverí. Musí sa hladko posúvať alebo klásť bez zaseknutia v dôsledku tepelnej rozťažnosti. Plynové pružiny alebo protizávažia pomáhajú pri prevádzke. Okrem toho dvierka obsahujú tesniace pásy na udržanie účinnosti sania pri zatvorení. Kontroly otváracieho stroja alebo pištole sa vykonávajú cez tieto horné dvierka, čím sa eliminuje potreba vstupu do obmedzeného priestoru kapoty. Tento dizajn rešpektuje výkon snímania aj praktickosť údržby.
Kryt na zachytávanie odpichového otvoru vysokej pece nefunguje sám. Je to jeden komponent väčšieho systému odsávania výparov (FES). Za digestorom musí potrubie zvládnuť plyny s vysokou teplotou. Typická postupnosť zahŕňa:
Lapač iskier alebo usadzovacia komora – odstraňuje veľké žeravé častice na ochranu filtrov.
Sekcia kalenia (voliteľné) – ochladzuje plyny z 200–300°C až na <120°C pre látkové filtre.
Primárny zberač prachu – cyklón alebo multicyklón pre hrubé častice.
Finálny filter – kartuša alebo vrecko s PTFE membránou pre jemné častice.
Ventilátor s indukovaným ťahom – dimenzované na stratu statického tlaku cez digestor, potrubie a filtre.
Pretože dym z vysokej pece obsahuje lepkavé submikrónové častice, vo filtračnej jednotke sa často používa pulzné čistenie. Logika riadenia systému sa môže prepojiť s plánom odpichu: keď sa vŕtačka aktivuje, ventilátor sa rozbehne, aby sa udržala požadovaná rýchlosť zachytávania.
Zatiaľ čo častice sú najviditeľnejšou znečisťujúcou látkou, mnohé priemyselné procesy uvoľňujú plynné nečistoty, ako je oxid siričitý (SO₂), chlorovodík (HCl), amoniak (NH3) a prchavé organické zlúčeniny (VOC). Ich odstránenie si vyžaduje technológie spracovania odpadových plynov, ktoré idú nad rámec jednoduchej filtrácie.
Spracovanie odpadových plynov sa zvyčajne týka súboru chemických alebo biologických procesov, ktoré neutralizujú alebo transformujú plynné znečisťujúce látky na neškodné látky. Bežné metódy zahŕňajú:
Mokré čistenie – Prúd plynu prechádza kvapalinou (vodou alebo alkalickým/kyslým roztokom). Napríklad práčka s náplňou s lúhom absorbuje SO₂ a HCl.
Adsorpcia – Aktívne uhlie alebo zeolitové lôžka zachytávajú VOC a ortuťové výpary. Spotrebované médium je možné regenerovať alebo zlikvidovať.
Tepelná alebo katalytická oxidácia – V prípade horľavín vysoké teploty (700–1000 °C) rozkladajú VOC na CO₂ a vodu. Katalytické verzie pracujú pri nižších teplotách.
Selektívna katalytická redukcia (SCR) – Odstraňuje oxidy dusíka (NOx) reakciou s amoniakom na katalyzátore.
V integrovaných systémoch čistenie odpadových plynov často nasleduje po kontrole častíc. Dôvod je jednoduchý: častice by upchali lôžka adsorbéra alebo znečistili povrch katalyzátora. Dobre usporiadané usporiadanie teda najskôr používa systém odsávania výparov (FES) s vysoko účinnými priemyselnými odsávačmi prachu, potom prechádza vyčistený, ale plynný prúd do práčky alebo adsorbéra.
Rôzne priemyselné odvetvia vyžadujú rôzne konfigurácie spracovania odpadových plynov. V oceliarni s vysokou pecou sú hlavnými plynnými znečisťujúcimi látkami oxid uhoľnatý (zvyčajne spálený) a malé množstvá SO₂. Ak však závod prevádzkuje aj spekacie alebo peletizačné linky, môžu byť prítomné dioxíny a furány, čo si vyžaduje vstrekovanie aktívneho uhlia. Chemické závody spracúvajúce monoméry produkujú VOC, ktoré vyžadujú regeneračné tepelné oxidátory (RTO).
Jednou z bežných chýb je navrhovanie úpravy odpadových plynov bez pochopenia variability prietoku a koncentrácie. Kompetentné riešenie zahŕňa vyrovnávacie nádrže alebo obtokové potrubia pre narušené podmienky. Okrem toho systémy kontinuálneho monitorovania emisií (CEMS) poskytujú údaje v reálnom čase na úpravu rýchlosti dodávania činidla (napr. vápenná suspenzia na čistenie kyslým plynom).
Kryt na zachytávanie odpichového otvoru vysokej pece s vysokou účinnosťou znižuje celkový objem plynu vyžadujúci úpravu, pretože zabraňuje riedeniu okolitým vzduchom. Menšie objemy plynu znamenajú menšie priemery potrubia, nižší výkon ventilátora a kompaktnejšie zariadenie na úpravu odpadových plynov. Naopak, netesný alebo zle umiestnený kryt nasáva veľké množstvo „falošného vzduchu“ – čistého vzduchu, ktorý obchádza zdroj – zbytočne nafukuje veľkosť systému.
Preto, keď inžinieri špecifikujú systém odsávania výparov (FES), musia začať s odsávačom pár. Uzavretý, izolovaný dizajn s pohyblivými dverami, ako je opísaný vyššie, je zlatým štandardom pre vysoké pece. Pre ostatné procesy platia podobné zásady: zdroj čo najviac uzavrieť, tam, kde je to potrebné, použiť tepelnú izoláciu a zabezpečiť prístupové dvierka na údržbu.
Jednou opakujúcou sa poruchou pri regulácii priemyselných výparov je zanedbanie prístupu údržby. Mnoho systémov funguje dobre prvých šesť mesiacov, potom sa výkon zhorší, pretože sa upchajú odsávače, presakuje potrubie alebo sa zaslepia filtre. Pohyblivé dvierka krytu odpichového otvoru vysokej pece sú príkladom dobrého dizajnu: operátori môžu kontrolovať strojové zariadenie odpichového otvoru bez zastavenia systému odsávania dymu (FES) alebo demontáže krytu. Podobne by priemyselné odsávače prachu mali mať sklopné prístupové panely alebo rýchloupínacie svorky.
Činnosti pravidelnej údržby zahŕňajú:
Odstránenie nahromadeného prachu z vnútorných priestorov digestora (pomocou vysávača alebo stlačeného vzduchu).
Kontrola izolácie na praskliny alebo odlupovanie.
Kontrola integrity sacieho otvoru – otvory by nemali byť blokované troskou alebo stuhnutým železom.
Testovanie tesnení dverí na únik vzduchu.
Plán preventívnej údržby v kombinácii so školením personálu údržby zaisťuje, že systém odsávania výparov (FES) si zachová svoju navrhnutú účinnosť zachytávania po celé roky.
Nasledujúca tabuľka porovnáva rôzne extrakčné riešenia na základe náročnosti aplikácie, efektívnosti a relatívnych nákladov. Upozorňujeme, že ide o všeobecné trendy; skutočný výkon závisí od správneho inžinierstva.
| Typ riešenia | Najlepšie pre | Efektivita zachytávania | Relatívne náklady (nainštalované) | Zložitosť údržby |
|---|---|---|---|---|
| Kryt na zachytávanie odpichového otvoru vysokej pece (uzavretý, izolovaný) | Vysokoteplotné, vysoko výparné, prerušované čapovanie | 95 – 98 % | Vysoká | Mierne |
| Všeobecný priemyselný odsávač prachu (priložený) | Dopravníky, drviče, miešačky | 90 – 95 % | Stredná | Nízka |
| Vonkajší baldachýn hood | Zváranie, spájkovanie, laboratórium | 70 – 85 % | Nízka | Veľmi nízka |
| Úprava odpadových plynov (mokrá práčka) | Kyslé plyny, rozpustné VOC | 85 – 99 % (špecifické pre plyn) | Stredná–High | Vysoká (liquid handling) |
| Úprava odpadových plynov (adsorbér uhlíka) | Nízka-concentration VOCs, odors | 80 – 95 % | Stredná | Stredná (carbon replacement) |
Pre aplikáciu vo vysokej peci poskytuje najlepšie výsledky kombinácia vysokovýkonného krytu na zachytávanie odpichového otvoru vysokej pece s vrecom (pre častice) a prípadne práčkou plynu (ak je regulovaný SO₂).
Pre zariadenie, ktoré zvažuje upgrade alebo novú inštaláciu, sa odporúčajú nasledujúce kroky:
Charakterizujte emisie – Identifikujte každý zdroj, zmerajte objem výparov, teplotu, veľkosť častíc a zloženie plynu.
Nastavte cieľovú účinnosť zachytávania – Na základe regulačných limitov a interných zdravotných cieľov.
Vyberte typy digestorov – Pre vysokoteplotné zdroje, ako sú odpichové otvory, zvoľte uzavretý, izolovaný dizajn s pohyblivými dverami. Pre iné procesy priemyselné odsávače prachu vhodné pre danú úlohu.
Dizajn potrubného a ventilátorového systému – Zabezpečte, aby dopravná rýchlosť zabránila usadzovaniu (zvyčajne 15–20 m/s pre silný prach).
Zvoľte kontrolu častíc – Baghouse alebo zberač nábojníc.
V prípade potreby pridajte čistenie odpadového plynu – Pre plynné znečisťujúce látky.
Nainštalujte monitorovanie a ovládacie prvky – Poklesy tlaku, stav ventilátora a hodnoty emisií.
Vyškoliť operátorov a pracovníkov údržby – Zdôraznite dôležitosť udržiavania pohyblivých dvierok zatvorených s výnimkou údržby.
mýtus: "Uzavretý kryt sa prehreje a zlyhá."
fakt: So správnou izoláciou a vnútorným prúdením vzduchu (nasávaním) zostáva digestor v materiálových limitoch. Pohybujúci sa vzduch odvádza sálavé teplo.
mýtus: "Spracovanie odpadových plynov je príliš drahé pre malé závody."
fakt: Existujú škálovateľné riešenia vrátane modulárnych práčok a regenerovateľných adsorbérov. Náklady na nedodržanie (pokuty, súdne spory, zdravotné tvrdenia) často prevyšujú investíciu do liečby.
mýtus: "Priemyselné odsávače prachu sú všetky rovnaké."
fakt: Geometria, umiestnenie a rýchlosť vzduchu určujú účinnosť. Kapota v hodnote 5 000 USD môže prekonať kapotu 50 000 USD, ak je správne navrhnutá.
Toxický vzduch v priemyselnom prostredí nie je nevyhnutným výrobným nákladom. Je to problém osvedčených inžinierskych riešení. Dobre navrhnutý systém odsávania výparov (FES), ktorý zahŕňa priemyselné odsávače prachu pre všeobecné procesy a špecializovaný odsávací kryt odpichového otvoru vysokej pece pre vysokoteplotné aplikácie, dokáže odstrániť viac ako 95 % škodlivých emisií. V spojení s vhodnou úpravou odpadových plynov sú dokonca aj plynné znečisťujúce látky pred vypustením neutralizované.
Špecifický dizajn krytu na zachytávanie odpichového otvoru vysokej pece – úplne uzavretý, s vnútornými sacími otvormi, pohyblivými hornými dvierkami na údržbu a tepelnou izoláciou, aby odolal postriekaniu roztaveným železom – demonštruje, ako premyslené inžinierstvo rieši výkon zachytávania aj prevádzkovú praktickosť. Takáto kapota zaisťuje, že aj počas výbuchov je dym dočasne uložený vo vnútri krytu bez kontaminácie prostredia dielne.
Manažéri, ktorí uprednostňujú kvalitu ovzdušia, nielen chránia svoju pracovnú silu, ale tiež zlepšujú produktivitu, skracujú prestoje a zabezpečujú súlad s predpismi. Technológie sú vyspelé, ekonomika je priaznivá a morálny dôvod je nepopierateľný. Je čas rozlúčiť sa s toxickým vzduchom, jeden odsávač pár za druhým.
1. Aký je hlavný rozdiel medzi systémom odsávania dymu (FES) a všeobecným vetraním?
Systém odsávania výparov (FES) zachytáva kontaminanty pri ich zdroji skôr, ako sa rozptýli, zatiaľ čo všeobecné vetranie riedi znečistený vzduch čerstvým vzduchom v celom priestore. Zachytávanie zdroja je oveľa efektívnejšie a vyžaduje nižšiu spotrebu energie.
2. Ako zvláda digestor na zachytávanie odpichového otvoru vysokej pece extrémne teplo a rozstrekovanie roztaveného železa?
Digestor je vystlaný tepelne izolačnými materiálmi ako je keramické vlákno alebo žiaruvzdorné prikrývky. Tieto materiály odolávajú priamemu kontaktu s roztaveným železom (>1500 °C) a erózii trosky, pričom udržiavajú vonkajšiu povrchovú teplotu bezpečnú pre personál.
3. Môžu byť priemyselné odsávače prachu dodatočne vybavené existujúcimi procesmi?
áno. Väčšina odsávačov je navrhnutá s modulárnym pripojením. Je však potrebné riadne technické posúdenie, aby sa zabezpečilo, že rýchlosť nasávania a dimenzovanie potrubia zodpovedajú novým špecifikáciám odsávača pár. Dodatočné vybavenie často zlepšuje výkon existujúceho systému.
4. Kedy je okrem filtrácie pevných častíc potrebná aj úprava odpadových plynov?
Ak emisie obsahujú nebezpečné plyny, ako je oxid siričitý, chlorovodík, amoniak alebo prchavé organické zlúčeniny, samotné filtre pevných častíc ich nedokážu odstrániť. Spracovanie odpadových plynov (práčky, adsorbéry, okysličovadlá) musí byť pridané po prúde.
5. Akú údržbu vyžadujú pohyblivé dvierka na kryte odpichového otvoru vysokej pece?
Pravidelná kontrola tesnení dverí, pántov a protizávažia. Skontrolujte tiež, či sa okolo rámu dverí nenahromadila troska. Dvere by sa mali voľne otvárať a zatvárať. Akékoľvek poškodenie izolácie v blízkosti otvoru dverí sa musí okamžite opraviť, aby sa zachovala účinnosť zachytávania.
