Úvod: Evolúcia kontroly priemyselného prachu
Priemyselné procesy vytvárajú vzduchom prenášané častice, ktoré predstavujú značné riziko pre zdravie pracovníkov, súlad so životným prostredím a životnosť zariadení. Požiadavka na účinnú kontrolu znečistenia ovzdušia poháňala vývoj technológií zachytávania prachu od jednoduchých usadzovacích komôr až po vysoko skonštruované filtračné systémy. Medzi týmito, Pulse jet skladaný patrónový filter vyniká ako transformačné riešenie. Kombinuje vysokoúčinné médiá s inteligentným samočistiacim mechanizmom, ktorý umožňuje nepretržitú prevádzku pri veľkom zaťažení prachom.
Na rozdiel od tradičných vrecových filtrov, ktoré sa spoliehajú na látkové vrecká, skladaný patrónový filter používa kompaktný, valcový prvok s plisovaným médiom. Tento dizajn dramaticky zväčšuje filtračnú plochu v rámci menšej plochy. Integrácia technológie pulzného čistenia zaisťuje, že toto médium je možné regenerovať online, čím sa minimalizujú prestoje a udržiavajú sa stabilné tlakové straty. Pochopenie týchto systémov je nevyhnutné pre inžinierov závodu, manažérov zariadení a pracovníkov zodpovedných za dodržiavanie predpisov v oblasti životného prostredia, ktorí hľadajú spoľahlivú a nákladovo efektívnu kontrolu prachu.
Čo je to Pulse Jet skladaný kazetový filter?
A Pulse jet skladaný patrónový filter je valcový filtračný prvok používaný v priemyselných zberačoch prachu. Je vybavený skladaným filtračným médiom omotaným okolo centrálneho jadra, pričom celá zostava je navrhnutá tak, aby odolala periodickým impulzom stlačeného vzduchu na čistenie. Pojem "pulzný prúd" sa vzťahuje na metódu čistenia: do vnútra kazety je nasmerovaný krátky prúd vzduchu pod vysokým tlakom, ktorý ohýba médium a uvoľňuje nahromadený prachový koláč.
Tieto filtre sú základnými zložkami systémov zberača prachu s kazetami, ktoré sa široko používajú v priemyselných odvetviach, ako je kovoobrábanie, drevospracovanie, farmaceutický priemysel, spracovanie potravín a chemická výroba. Ich primárnou funkciou je zachytávať jemné častice z prúdov odpadového vzduchu, čím chránia personál aj životné prostredie a zároveň umožňujú obnovu cenných materiálov.

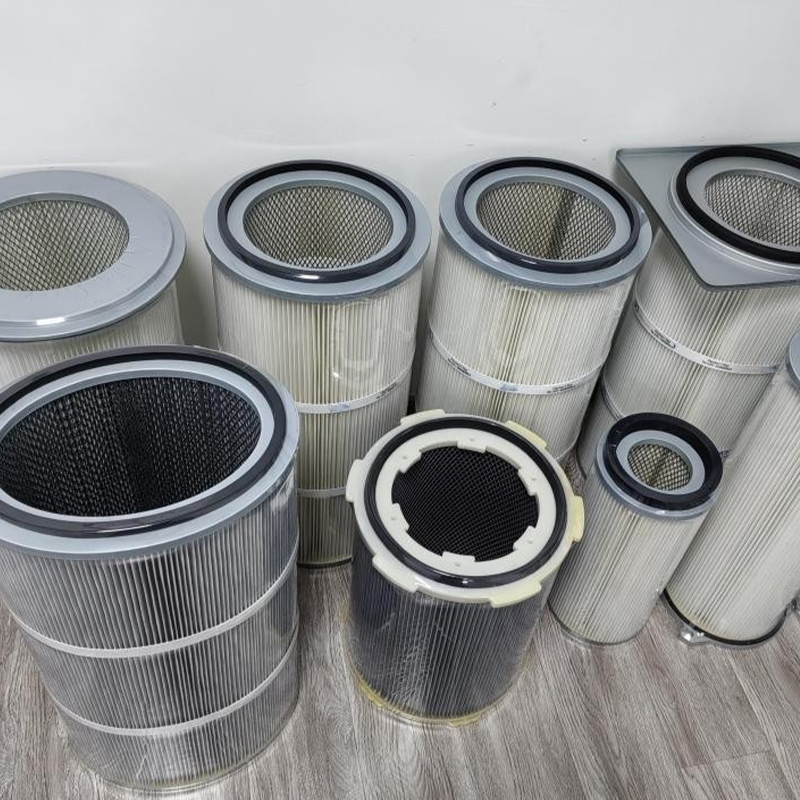

Anatómia kazetového filtra na zber prachu
Aby ste pochopili výhody výkonu kazetový filter zberača prachu , je užitočné preskúmať jeho kľúčové komponenty. Typický priemyselný filter zberača prachu obsahuje niekoľko kritických prvkov, z ktorých každý prispieva k jeho celkovej funkčnosti a odolnosti.
Filtračné médiá
Médium je srdcom filtra. Zvyčajne ide o netkanú textíliu vyrobenú z celulózy, polyesteru alebo špeciálnych syntetických zmesí. Výber média závisí od prevádzkovej teploty aplikácie, chémie prachu a obsahu vlhkosti. Napríklad polyester je bežný pre suché aplikácie až do 180 stupňov Fahrenheita (82 stupňov Celzia), zatiaľ čo médiá potiahnuté PTFE alebo nanovlákna ponúkajú zvýšenú účinnosť pre submikrónové častice. Médium je skladané, aby sa zväčšila plocha dostupná na zachytávanie prachu.
Geometria a rozstup záhybov
Štruktúra záhybov je charakteristickým znakom a skladaný patrónový filter . Výška, hustota a tvar záhybov priamo ovplyvňujú filtračnú odolnosť a účinnosť čistenia. Tradičné trojuholníkové záhyby sú náchylné na premostenie prachom a upchávanie v záhyboch. Pokročilé konštrukcie, ako sú lichobežníkové konfigurácie alebo konfigurácie so širokým záhybom, riešia tento problém udržiavaním otvorených kanálov, ktoré umožňujú ľahšie uvoľňovanie prachu počas pulzného čistenia. Niektoré prémiové filtre používajú separátory syntetických guľôčok na rovnomerné držanie záhybov od seba, čím sa zabezpečuje plné využitie média.
Vnútorný kužeľ a nosné konštrukcie
Veľa vysokovýkonných kazetové filtre na zachytávanie prachu obsahujú vnútorný kužeľ alebo ďalšie skladané balenie na základni. Tento kužeľ zväčšuje celkovú filtračnú plochu a zlepšuje distribúciu pulzného čistiaceho vzduchu, čím zaisťuje efektívne čistenie spodných častí vložky. Kazeta je tiež vybavená kovovým alebo plastovým koncovým uzáverom v hornej časti na upevnenie a tesnením na utesnenie rúrkového plechu, čím sa zabráni obtekaniu prachu.
Ako funguje čistenie pulznou tryskou
Charakteristickým prevádzkovým znakom týchto filtrov je pulzný čistiaci mechanizmus. Tento proces umožňuje, aby zberač prachu pracoval nepretržite a udržiaval relatívne stabilný pokles tlaku bez toho, aby bolo potrebné vypnúť ručné čistenie. Účinnosť tohto čistiaceho cyklu je to, čo odlišuje vysokovýkonné priemyselný filter zberača prachu z konvenčného.
Čistiaci cyklus
Počas normálnej prevádzky vzduch naplnený prachom prechádza cez filtračné médium zvonku dovnútra. Častice sa usadzujú na vonkajšom povrchu a vytvárajú prachový koláč. Tento koláč v skutočnosti pomáha filtrácii, ale tiež zvyšuje odpor alebo pokles tlaku cez filter. Keď pokles tlaku dosiahne vopred stanovenú nastavenú hodnotu alebo po časovom intervale, systém pulzných trysiek sa aktivuje.
Pulz stlačeného vzduchu: Membránový ventil uvoľňuje krátky výbuch stlačeného vzduchu, ktorý zvyčajne trvá 100 až 450 milisekúnd, zo zbernej rúrky do fúkacej trubice.
Indukovaný prúd vzduchu: Tento primárny impulz vzduchu prechádza stredom náplne. Pri výstupe z dýzy indukuje sekundárny prúd vzduchu, približne 5 až 8-násobok objemu primárneho impulzu, v dôsledku Venturiho efektu. Tento indukovaný vzduch je nasávaný z komory pre čistý vzduch.
Ohýbanie médií a uvoľňovanie prachu: Kombinovaný prúd vzduchu vytvára kompresnú vlnu, ktorá rýchlo natlakuje vnútro náplne. To spôsobí, že sa skladané médium ohne smerom von a roztiahne kazetu. Náhla expanzia preruší spojenie medzi prachovým koláčom a povrchom média. Uvoľnený prach padá do násypky nižšie.
Čistenie zvyčajne prebieha v radoch, pričom v danom čase pulzuje iba zlomok kaziet. Tento prístup k čisteniu „online“ umožňuje systému udržiavať nepretržité prúdenie vzduchu, čím sa vyhýba nákladným prerušeniam procesu.
Kľúčové výhody oproti filtrom Baghouse
Zatiaľ čo kazetové aj vrecové filtre sa používajú na priemyselné zachytávanie prachu, kazetový filter zberača prachu ponúka niekoľko výrazných výhod. Pochopenie týchto rozdielov je kľúčové pri výbere systému pre konkrétnu aplikáciu.
| Funkcia | Pulse Jet skladaný kazetový filter | Tradičný Baghouse Filter |
|---|---|---|
| Filtračná plocha na stopu | Vysoká (až 2-3 krát viac ako tašky v rovnakom priestore) | Nižšia |
| Účinnosť čistenia | Vynikajúce uvoľňovanie prachu vďaka tuhosti média a geometrii záhybov | Mierne; látkové vrecká sú flexibilnejšie, ale náchylné na neúplné čistenie |
| Pokles tlaku | Nižšia and more stable over time | Vyššie; má tendenciu stúpať rýchlejšie |
| Údržba a výmena | Jednoduchšie; kazety sa zvyčajne vymieňajú zo strany čistého vzduchu | Náročnejšie na prácu; tašky vyžadujú klietky a viac manipulácie |
| Účinnosť filtrácie jemného prachu | Vysoká, najmä pri pokročilých médiách (PTFE, nanovlákno) | Dobré, ale často vyžaduje vyšší pokles tlaku na dosiahnutie porovnateľnej účinnosti |
Výskum ukázal, že trapézové skladané filtre si dokážu udržať stabilnejší výkon počas viacerých čistiacich cyklov v porovnaní so štandardnými trojuholníkovými skladanými dizajnmi s výrazne nižšími mierami rastu zvyškového poklesu tlaku. Táto stabilita sa premieta priamo do úspory energie a predĺženej životnosti filtra.
Výkonnostné metriky a údaje
Výkon a kazetový filter zberača prachu možno kvantifikovať prostredníctvom niekoľkých kľúčových metrík. Tieto parametre pomáhajú inžinierom a operátorom vyhodnotiť stav systému, optimalizovať cykly čistenia a predpovedať potreby údržby.
Dizajnové inovácie, ktoré zvyšujú výkon
Nedávny technický pokrok riešil historické obmedzenia skladaných filtrov, najmä pokiaľ ide o účinnosť čistenia a stabilitu poklesu tlaku. Za preskúmanie stoja dve významné inovácie: optimalizácia geometrie záhybov a pokročilé konštrukcie čistiacich trysiek.
Optimalizovaná geometria záhybov
Trojuholníková štruktúra záhybov tradičných kazetových filtrov je náchylná na hromadenie prachu v záhyboch, čo vedie k nevratnému upchávaniu. Novší dizajn, trapézový skladaný patrónový filter (TPCF), obsahuje striedanie dlhých a krátkych skladov. Táto konfigurácia zvyšuje efektívnu filtračnú plochu približne o 5,4 percenta a zároveň poskytuje viac otvorených kanálov na uvoľňovanie prachu počas pulzného čistenia. V porovnávacích testoch vykazoval TPCF mieru rastu zvyškového poklesu tlaku iba 33,37 percenta v porovnaní s viac ako 62 percentami pri štandardných PCF, čo naznačuje výrazne stabilnejší dlhodobý výkon.
Vylepšené podanie trysky a pulzu
Konštrukcia dýzy hrá rozhodujúcu úlohu pri rovnomernej distribúcii čistiacej energie po celej dĺžke kazety. Bežné okrúhle trysky vytvárajú vysokotlakovú zónu v hornej časti náplne, ale slabý impulz v spodnej časti. Inovácie ako napr intenzívne vstrekovacie trysky and difúzne trysky boli vyvinuté na zmiernenie tohto problému. Tieto konštrukcie zlepšujú rozloženie tlaku na povrchu filtra a zaisťujú, že celé balenie média, zhora nadol, dostane primeranú čistiacu energiu. Niektoré pokročilé systémy dokonca využívajú konfiguráciu protiľahlých pulzných prúdov, kde druhá dýza na základni kazety vytvára kolidujúci prúd vzduchu, ktorý zvyšuje intenzitu a rovnomernosť čistenia.
Ktoré odvetvia používajú kazetové filtre?
Všestrannosť priemyselný filter zberača prachu vďaka tomu je vhodný pre širokú škálu aplikácií. Výber závisí od charakteristík prachu, rýchlosti zaťaženia, teploty a požadovaných emisných limitov.
Kovoobrábanie a výroba: Zachytávanie výparov zo zvárania, dymu z plazmového rezania, brúsneho prachu a kovových jemných častíc. Tieto aplikácie využívajú nehorľavé alebo iskrivé médiá.
Spracovanie dreva: Zber dreveného prachu a hoblín, ktoré sú horľavé. Kazetové filtre s antistatickými vlastnosťami sa často používajú na zmiernenie rizík požiaru a výbuchu.
Farmaceutiká a nutraceutiká: Zber aktívnych farmaceutických zložiek (API) a práškov. Vysokoúčinné médiá (MERV 15 alebo vyššie) musia spĺňať prísne normy čistoty a bezpečnosti pracovníkov.
Spracovanie potravín: Zachytenie múky, cukru, korenia a iného potravinárskeho prachu. Filtre musia spĺňať predpisy FDA a často používať médiá, ktoré sú umývateľné alebo odolné voči vlhkosti.
Manipulácia s chemikáliami a sypkým práškom: Zber rôznych práškov a zrnitých materiálov. Filtračné médium musí byť chemicky kompatibilné s prachom, s ktorým sa manipuluje.
Ťažba a spracovanie nerastov: Kontrola oxidu kremičitého a iného minerálneho prachu na ochranu zdravia pracovníkov a splnenie environmentálnych predpisov.
Najlepšie postupy údržby
Správna údržba je nevyhnutná pre maximalizáciu životnosti a výkonu a kazetový filter na odsávanie prachu . Program proaktívnej údržby môže zabrániť neočakávaným prestojom a zabezpečiť nepretržité dodržiavanie predpisov.
Pravidelná kontrola
Pravidelne kontrolujte kazety, či nevykazujú známky opotrebovania, poškodenia alebo zaslepenia. Vizuálna kontrola cez komoru pre čistý vzduch môže odhaliť trhliny v médiu, poškodené tesnenia alebo nadmerné nahromadenie prachu. Monitorovanie trendov poklesu tlaku poskytuje cenné diagnostické informácie. Náhle zvýšenie poklesu tlaku môže naznačovať poruchu čistiaceho systému, zatiaľ čo zníženie môže signalizovať únik.
Ladenie systému pulzných prúdov
Systém čistenia pulzným prúdom by mal byť kalibrovaný pre konkrétnu aplikáciu. Faktory, ktoré treba zvážiť, zahŕňajú pulzný tlak, trvanie pulzu a frekvenciu čistenia. Prílišné čistenie môže skrátiť životnosť filtra tým, že spôsobí nadmerné ohýbanie média, zatiaľ čo nedostatočné čistenie vedie k vysokým poklesom tlaku a zníženiu prietoku vzduchu. Väčšina výrobcov poskytuje pokyny pre počiatočné nastavenia, ktoré je možné doladiť na základe prevádzkových údajov.
Správne postupy výmeny
Pri výmene vložiek sa uistite, že nové filtre sú správne usadené a utesnené proti hadicovému plechu. Dokonca aj malá netesnosť môže umožniť prachu obísť filter, čo vedie k narušeniu emisií a potenciálnemu poškodeniu následného zariadenia. Vždy používajte originálne náhradné diely od renomovaných výrobcov Pulse jet skladaný patrónový filter manufacturer na zaručenie vhodnosti a výkonu.
Environmentálne a ekonomické výhody
Prijatie pokročilých kazetové filtre na zachytávanie prachu prináša merateľné environmentálne a ekonomické výhody. Tieto systémy prispievajú k čistejšiemu vzduchu, zníženiu spotreby energie a nižším celkovým nákladom na vlastníctvo.
Úspora energie: Nižšia a stabilnejšia tlaková strata skladaných patrónových filtrov znižuje energiu potrebnú na pohyb vzduchu systémom. V závislosti od aplikácie boli zaznamenané úspory energie 15-30 percent v porovnaní s konvenčnými baghouse systémami.
Znížené emisie: Vysokoúčinné médiá, najmä s povlakmi z PTFE alebo nanovlákien, môžu dosiahnuť výstupné koncentrácie prachu pod 1 miligram na meter kubický, čím spĺňajú aj tie najprísnejšie environmentálne predpisy.
Predĺžená životnosť filtra: Zlepšená účinnosť čistenia a odolná konštrukcia média vedú k dlhším servisným intervalom, čím sa znižuje frekvencia výmeny filtra a s tým spojené náklady na likvidáciu odpadu.
Často kladené otázky
Q1: Čo je to pulzný skladaný kazetový filter?
Pulzná tryskový skladaný patrónový filter je valcové filtračné zariadenie používané v priemyselných zberačoch prachu. Je vybavený skladaným médiom na maximalizáciu povrchovej plochy a využíva krátke dávky stlačeného vzduchu na čistenie povrchu filtra, čo umožňuje nepretržitú prevádzku bez vypnutia.
Otázka 2: Ako funguje filter s pulznou tryskou?
Počas prevádzky prechádza prachom zaťažený vzduch cez skladané médium zvonku dovnútra, kde sa častice zachytávajú na vonkajšom povrchu. Keď pokles tlaku dosiahne nastavenú hodnotu, impulz stlačeného vzduchu sa nasmeruje do kazety, čím sa ohne médium a uvoľní sa nahromadený prachový koláč do násypky pod ním.
Q3: Ako vyčistiť skladaný kazetový filter?
Čistenie je automatizované systémom pulzných trysiek. Impulzy stlačeného vzduchu sú dodávané do vnútra kazety a vytvárajú rázovú vlnu, ktorá ohýba médium smerom von a porušuje priľnavosť prachového koláča. Systém funguje online a čistí jednotlivé rady kaziet, zatiaľ čo zberač beží.
Q4: Aký je rozdiel medzi vreckovým filtrom a kazetovým filtrom?
Vrecové filtre používajú dlhé látkové vrecká podopreté klietkami, zatiaľ čo kazetové filtre používajú pevné, skladané valcové prvky. Kazetové filtre ponúkajú vyššiu filtračnú plochu na stopu, nižšiu a stabilnejšiu tlakovú stratu a jednoduchšiu údržbu v porovnaní s baghouse systémami.
Q5: Ktoré priemyselné odvetvia používajú kazetové filtre?
Kazetové filtre sa používajú v širokom spektre priemyselných odvetví, vrátane kovoobrábania, spracovania dreva, farmácie, spracovania potravín, chemickej výroby, baníctva a spracovania nerastov. Sú vhodné pre aplikácie vyžadujúce vysokú účinnosť a nepretržitú prevádzku.
